A.R.M.S : système de filtration par média immergé par Coral-Sohop

Posté le 10 septembre 2012 par

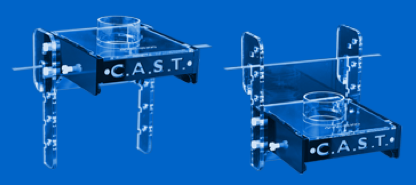

Contrairement à C.A.S.T. et l’A.L.F.A. l’A.R.M.S est un outil idéal pour la filtration chimique ou biologique et pour une filtration nécessitant des médias submergées (dénitrification par exemple) – dans les deux cas normalement sous un faible niveau d’oxygénation de l’eau.L’eau qui traverse le filtre n’est pas exposée à l’air libre et mobile, en maintenant un niveau faible d’oxygène dans l’eau.Néanmoins, le raccordement d’une pompe à air sur d’admission d’eau est possible pour les cas particuliers.

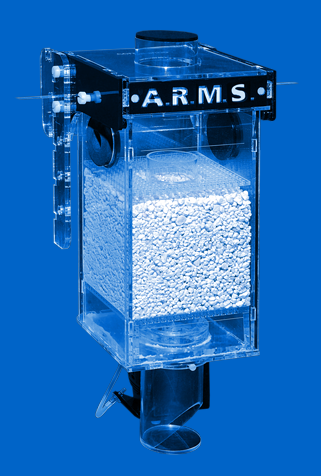

A.R.M.S : système de filtration par média immergé








Avantages clés:



  • Montage et un entretien faciles
  • Contrôle rapide par visualisation direct
  • Opérations silencieuses
  • Prêt pour une pompe à air



R.A.N.N. se compose des pièces suivantes:



  • Support polyvalent réglable
  • Plug-in spécial et polyvalent de la chambre
  • Cellule de distribution d’eau
  • Tube de retour d’eau
  • Plateau permettant de retirer le média de filtration + couvercle
  • Pompe: EDEN 114-T1 200-600 l / h – 11 W
  • 2 morceaux de gants en coton (100%)
  • Mode d’emploi



Accessoires disponibles en option.

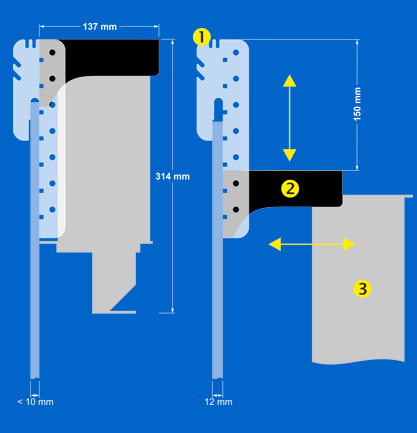

Support polyvalent réglable:








1 – bras de montage de l’aspiration

Ils permettent un réglage du support vertical de 0 à 15 cm en cinq étapes de 3 cm. Chaque bras est monté sur le support au moyen de 2 chiens et 2 boulons M6 en plastique.

2 – porte de chambre

Le support est constitué des pièces suivantes:

  • couvercle transparent
  • Plaque avant avec le nom du produit
  • 2 chambres avec fentes de guidage pour la vis de fixation

3 – Plug-in de la chambre Multi-effet

Voir plus loin …

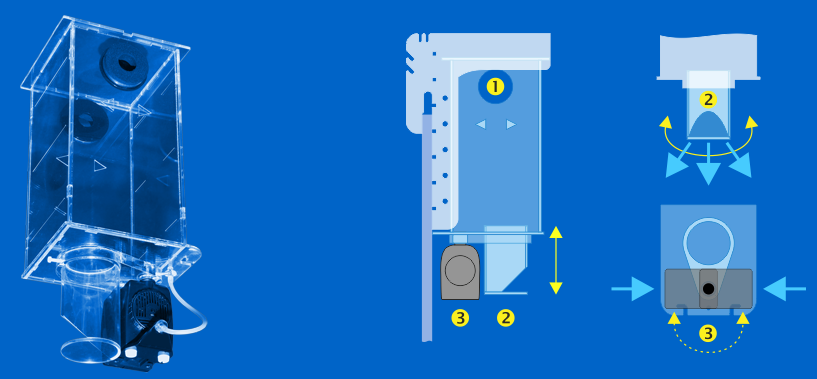

Plug-in spécial et polyvalent de la chambre








<p>

1 – ouvertures gauche et droite pour:

fermeture ou bague de débordement ou tube de connexion en cascade

2 – Tube réglable de sortie d’eau

réglable à la fois horizontale et verticale, fixé au moyen de boulons M3 en plastique

3 – Montage de la pompe dans la fente



  • En option – et par produit. Diamètre intérieur de 13 mm
  • La fixation de la pompe par l’intermédiaire de boulon M3
  • Permet l’orientation de la pompe à 0 ou 180 degrés d’angle
  • Prêt pour un raccordement de pompe à air

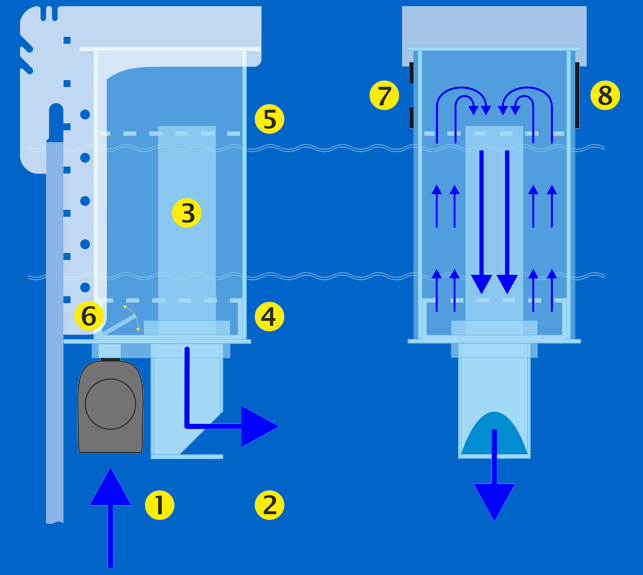

A.R.M.S : Schéma du produit








L’eau est pompée dans la cellule de distribution (4), la course à travers les médias et les flux vers le carter moteur par le tube de retour (3).



  1. Entrée d’eau
  2. Tube réglable de sortie d’eau
  3. Tuyau de retour d’eau
  4. Cellule de distribution d’eau
  5. Plateau de couverture des médias
  6. Protection du refoulement de la pompe
  7. Bague de débordement
  8. Bouchon de fermeture

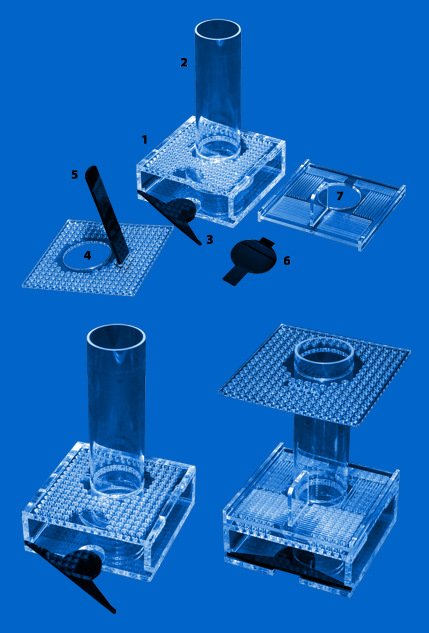

Spécification

Équipement de la chambre intérieure:



  1. Cellule de distribution d’eau
  2. Tube de retour d’eau
  3. refoulement d’étanchéité
  4. Bac couverture médiatique
  5. remover plateau
  6. Tube de retour de remplissage couvercle
  7. Option fine bac










La cellule de distribution d’eau et le tube de retour d’eau forme une unité (1 +2).

Inséré librement le joint de reflux (3) qui protège les pompes contre les particules des médias accidentellement tamisée.

Si des médias légers sont utilisés, le couvercle de protection du bac (4) doit être utilisé pour éviter la dérive des morceaux de média dans le puisard. Si des grains fins sont utilisés comme médias, les grains fins dans le bac d’alimentation (7) doivent être placés sur le dessus de la cellule de distribution pour éviter aux médias un tamisage.

L’extrémité incurvée du couvercle de retrait(5) est conçu pour faciliter le retrait du bac de support(4).

Le couvercle du tube de retour lors du remplissage (6) doit être placé sur le dessus du tube de retour d’eau (2) dans le support de la chambre.

Accessoires en option et pièces de rechange








Media de filtration de type fin ou granuleux

Ce couvercle est prévu pour des médias de filtration fin ou granuleux. L’aération est suffisamment étroit pour convenir aux matériaux de filtration du commerce généralement utilisés dans le récifal.








Pompe EDEN 114-T1 200-600 l/h – 11 W (Modifiée)

Q [l / h (gph)]

200 (55)

300 (80)

400 (110)

500 (130)

550 (145)

600 (160)

H max

1,3 m (4,3 pi)

230 V-50 Hz

11 W

câble

1,5 m (5 pi)

L’extension de la pompe à air est fixé au moyen de deux vis M6 plastique et relié à l’accouplement sur ​​le fond de la chambre.

Ce produit est bientôt disponible chez tous les revendeurs Coral-Shop, prix non communiqué.

Source : Coral-Shop
