GNC Bluray XM : Test complet – présentation, PAR, spectre, tuto appli
Nous passons au crible la dernière génération de rampes italiennes GNC Bluray avec le modèle XM : présentation, mesures de spectres, mesures d’intensité (PAR/PPFD), de dissipation thermique et de caractéristiques électriques.
Note à la navigation : cliquez sur les images des galeries pour les agrandir.
(Publicité) Article sponsorisé par :
Présentation
Après les Bluray et Bluray PRO, voici les Bluray X et XM. Elle se distinguent par un contrôle Wi-fi intégré (et non plus grâce à un boîtier séparé), et par une application (contre une interface web précédemment). Ces nouveaux modèles reprennent les codes des PRO : un corps en aluminium rectangulaire qui sert de dissipateur thermique, une plaque en acrylique et un joint épais pour assurer l’étanchéité entre les deux. Ainsi, les LED et l’électronique sont protégées des projections d’eau et de l’évaporation. Aussi, une valve osmotique permet de garder une pression et une humidité constantes dans l’espace entre l’acrylique et le dissipateur. Celle-ci assure des propriétés d’air stable, évite la corrosion et le développement de vapeur dû à la différence de température entre l’air ambiant et à proximité des LED.
La finition est impeccable, l’acrylique d’une grande transparence et d’une épaisseur suffisante pour ne pas plier avec la chaleur des LED, l’aluminium reste discret devant un mur blanc, et l’ensemble respire la robustesse. On devine que la rampe est faite pour durer.
Côté lumière, un grand nombre de LED composent la rampe, réparties sur la majeure partie de la surface – le reste étant dédié à l’électronique. Elles sont disposées en lignes.
Prix constatés : Bluray X à 1288€, Bluray XM à 869 €.
Solutions d’installation

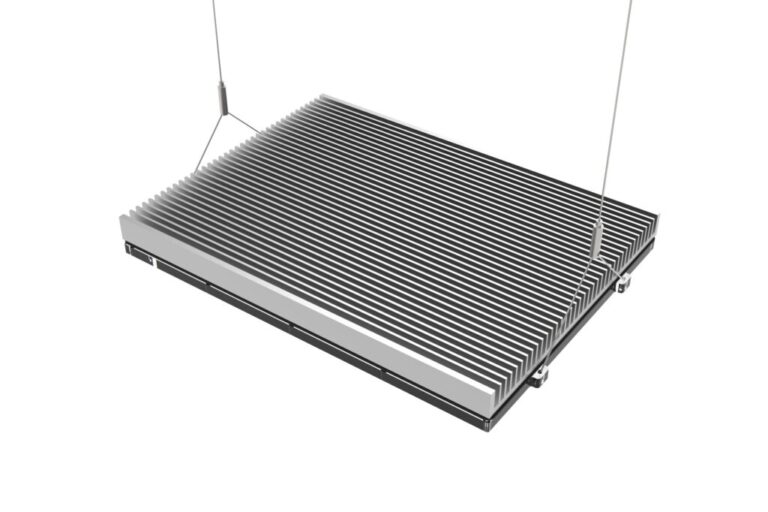

Pour installer une ou plusieurs Bluray sur votre aquarium, il vous est possible d’utiliser les kits de câble de suspension fournis à l’achat, de 150 cm de long et réglables grâce à des cylindres bloquants. Vous pouvez alors l’accrocher à votre plafond, des équerres ou une éventuelle étagère ou meuble suffisamment solide présente au-dessus de votre aquarium. Assurez-vous d’utiliser les chevilles et vis adaptées au matériau auquel vous souhaitez accrocher votre/vos rampe(s).
Sinon, la marque propose des Bridges, des « ponts » d’accroche.
Les Bridges consistent en deux pieds en acrylique et d’un rail en aluminium, reprenant les codes de la rampe. Livrés en kit, ils se montent facilement à l’aide d’une clé allen/6 pans. Ils permettent de placer la rampe 15 cm au-dessus du niveau de la vitre de l’aquarium.
Il existe 5 modèles de Bridge pour Bluray XM:
- BRM 1 : pour une rampe sur un aquarium de 40 à 60 cm de long
- BRM 2 : pour une rampe sur un aquarium de 55 à 75 cm de long
- BRM 3 : pour 2 rampes sur un aquarium de 75 à 95 cm de long
- BRM 4 : pour 2 rampes sur un aquarium de 95 à 115 cm de long
- BRM 5 : pour 2 à 3 rampes sur un aquarium de 115 à 135 cm de long
Prix constatés : entre 149 et 219 €
Pour les Bluray X, le Bridge est décliné en 4 modèles pour aquarium en verre jusqu’à 20 mm d’épaisseur, et 4 modèles pour aquarium en acrylique jusqu’à 70 mm d’épaisseur :
- BR 1 (ACR pour aquarium en acrylique) : pour aquarium de 60 à 90 cm de long
- BR2S (ACR pour aquarium en acrylique) : pour aquarium de 95 à 120 cm de long
- BR2 (ACR pour aquarium en acrylique) : pour aquarium de 121 à 168 cm de long
- BR3 (ACR pour aquarium en acrylique) : pour aquarium de 180 à 228 cm de long
Prix constatés : entre 179 et 329 €
Composition en LED et spectres

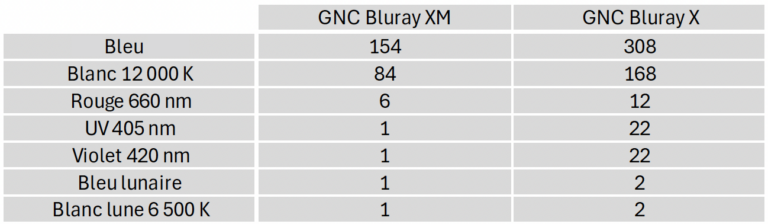

Les GNC Bluray X et XM disposent de 5 couleurs de LED principales, et 2 pour l’éclairage lunaire :

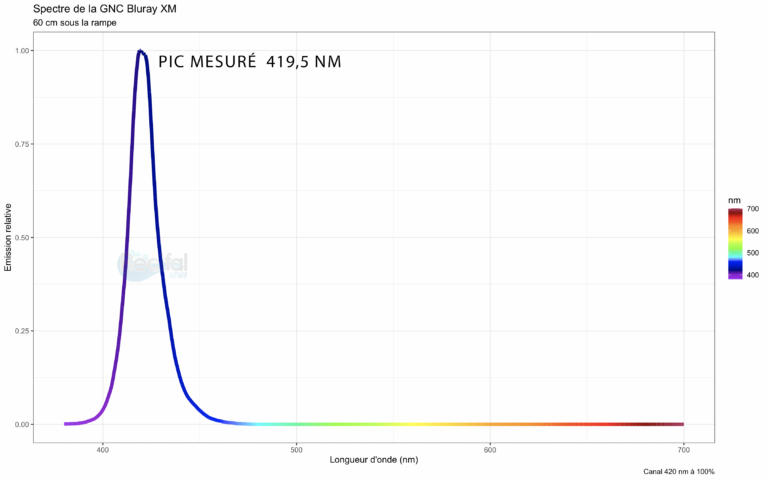

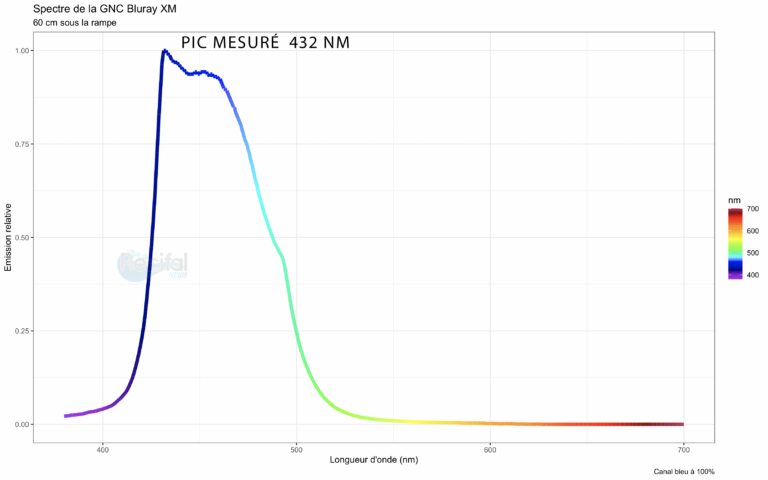

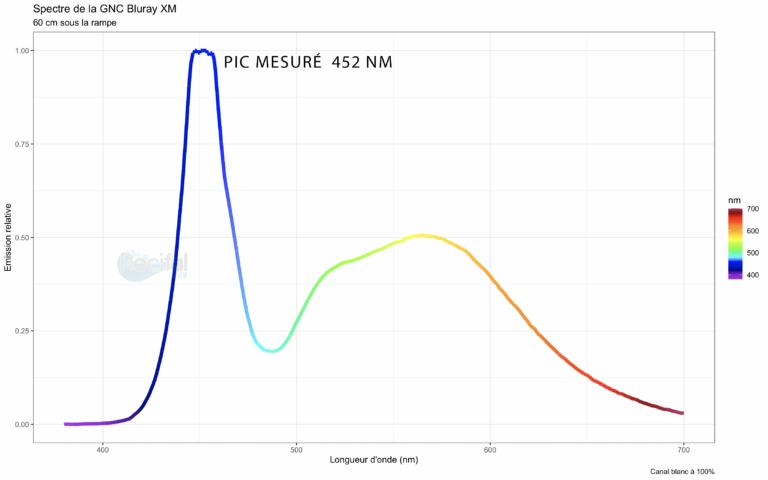

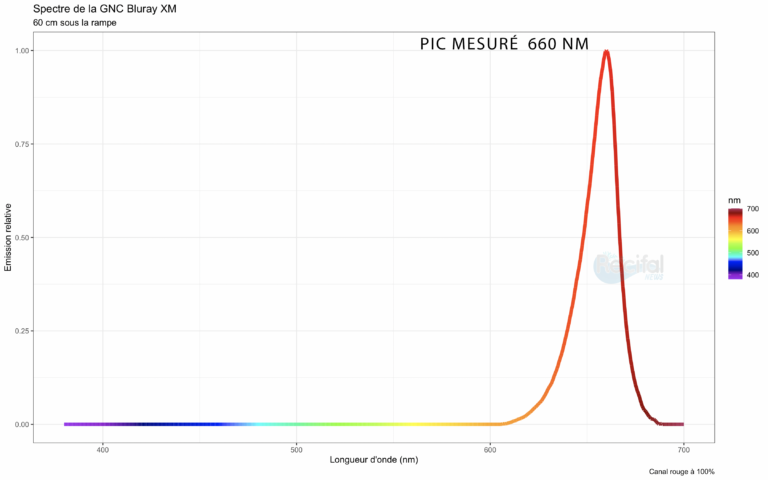

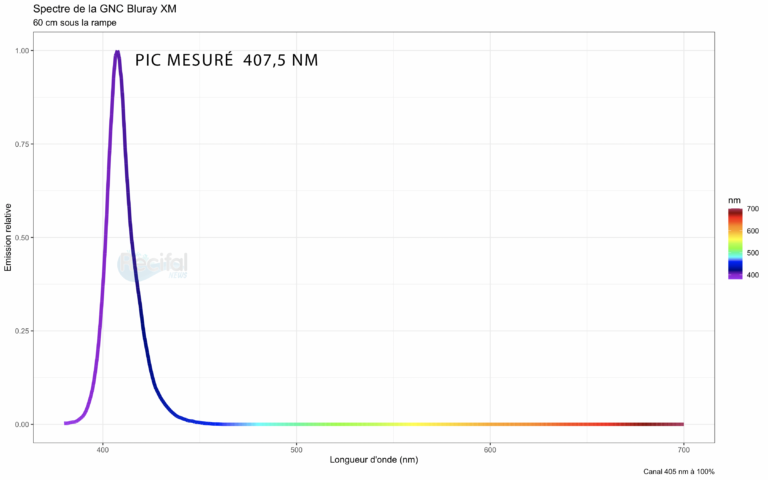

Bien entendu, les Bluray X et XM sont programmables, et il est possible d’ajuster la puissance, chaque couleur disposant d’un canal de réglage. Et c’est là que sont les changements par rapport aux précédents modèles (PRO). Alors qu’il était nécessaire de s’équiper d’un boîtier supplémentaire, le Air Link, il est désormais intégré à la rampe, à côté des LED. Et le pilotage se fait désormais par une application, et non une interface web. Voici les différents spectres mesurés par nos soins sous la rampe.
On remarque le pic dominant dans le domaine du violet et du bleu, responsable de l’essentiel de la coloration et fluorescence des coraux. Aussi, la chlorophylle absorbe beaucoup de lumière de ces longueurs d’onde.

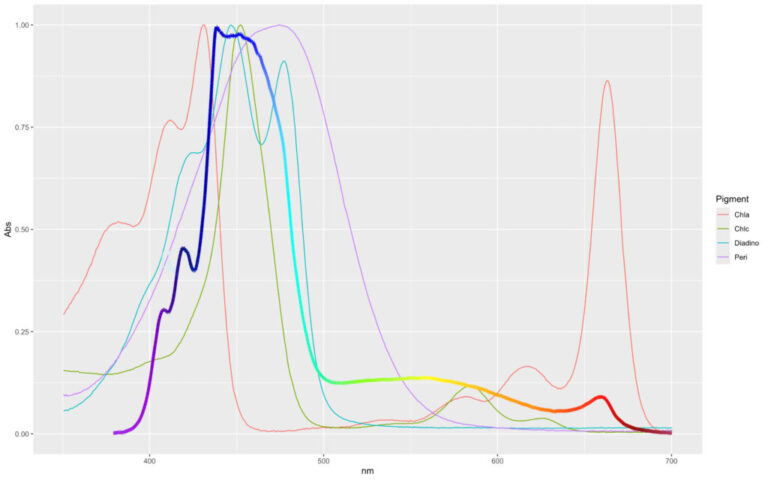

Ici, nous superposons le spectre de la Bluray XM à puissance maximale aux spectres d’absorptions relatifs des pigments photosynthétiques et photoprotecteurs (diadinoxanthine) majeurs des coraux :
A noter qu’un joli spectre pour SPS est possible avec les canaux 405, 420 nm, bleu à 100%, le blanc à 80% et le rouge à 50% par exemple. Ce spectre permet un PAR plus puissant avec un aspect plus blanc que les SPS apprécient, en gardant une jolie coloration grâce aux canaux 405, 420 nm et bleu à pleine puissance.
Autre fonctionnalité intéressante : la possibilité de simuler le cycle lunaire d’une localité voulue, pour rester au plus proche de la nature de ce point de vue là. En effet, de nombreux processus sont cycliques en fonction de l’éclairage lunaire, comme la reproduction sexuée des coraux et de nombreuses autres espèces. D’ailleurs, notons que l’éclairage lunaire est composé de blanc et de bleu, alors qu’il est plus courant de retrouver uniquement un éclairage lunaire bleu.
Mesures d’intensité : PAR / PFFD

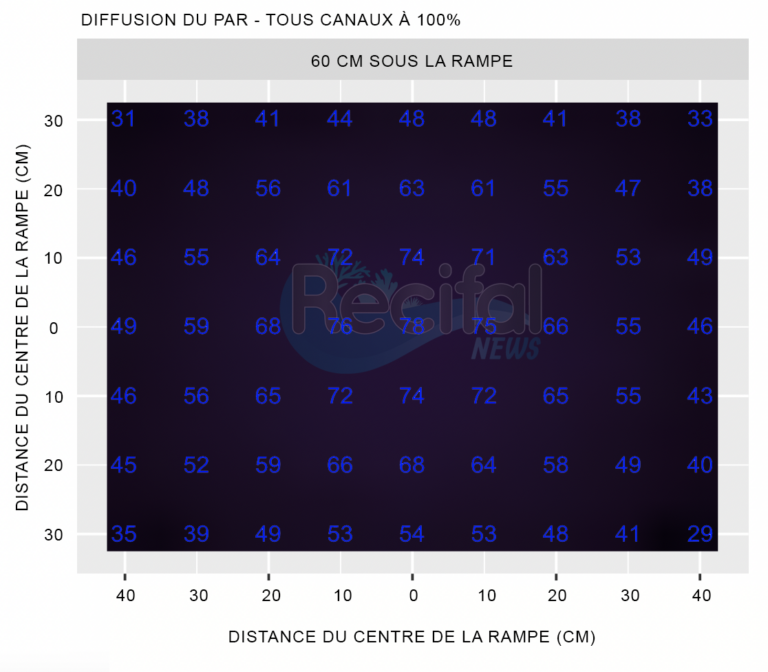

Après les spectres place aux mesures de puissance, d’intensité lumineuse utile à la croissance des coraux : le PAR (ou plus scientifiquement correct, le PPFD). Il est exprimé en umol de photos/m2/sec, l’unité standard. Les mesures ont été faites avec l’ensemble des canaux à 100% (trois premiers graphes), puis avec le spectre testé sur notre aquarium, à 20, 40 et 60 cm sous la rampe, et sur une surface de 80 x 60 cm. Les mesures ont été faites à l’air libre, sur table de mesure, sans vitres qui réfléchiraient la lumière. De plus, la pénétration dans l’eau avec le remous en surface est très différente d’un bac à l’autre, et même au sein du même bac. Ainsi, les mesures sont comparables d’une condition à l’autre et d’une rampe à l’autre.
On note la répartition particulièrement uniforme de la lumière à 40 et 60 cm. Elle est logiquement plus concentrée sous la surface de la rampe à 20 cm. Le modèle X disposant le double de LED par rapport au modèle XM, on s’attend à une intensité lumineuse supérieure, notamment pour les plus grands aquariums. Pour indication, le modèle XM est recommandé pour des aquariums de 65 x 60 cm, le modèle X de 90 x 70 cm de surface.
Erratum : les premières mesures de PAR ont subi un soucis de capteur indépendant de notre volonté, voici les mesures corrigées après résolution du problème

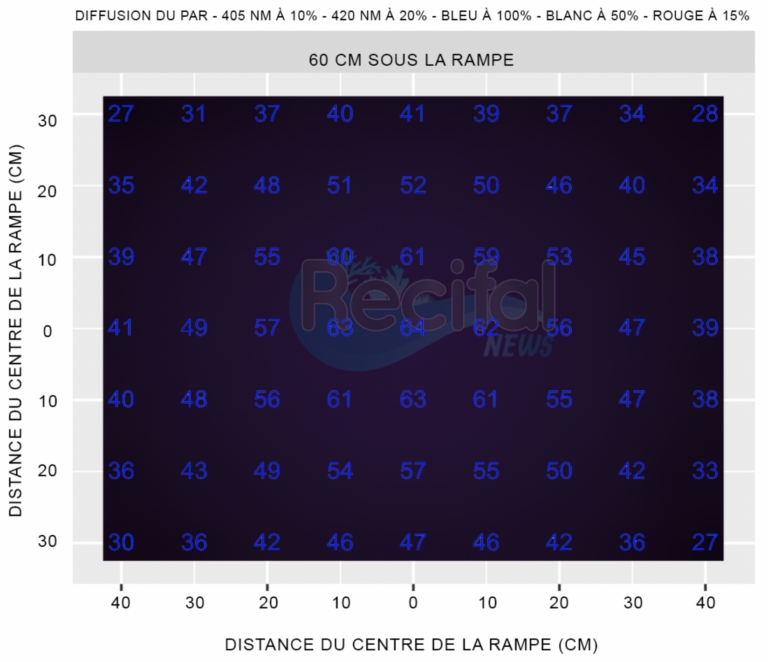

Ci-dessous, les mesures d’un spectre utilisé depuis plusieurs mois sur un bac mixte SPS (Acropora, Seriatopora), LPS (Caulastrea, Fimbriaphyllia, Goniastrea, Micromussa, Symphyllia, Blastomussa) et mous (Zoanthus). Il satisfait tout le monde avec une belle fluorescence des coraux.
Dissipation thermique
La dissipation thermique est un point important dans la conception d’un éclairage LED. Les propriétés électriques des LED induisent une production de chaleur lors de leur fonctionnement, il est alors important que cette chaleur soit dissipée dans l’air ambiant.

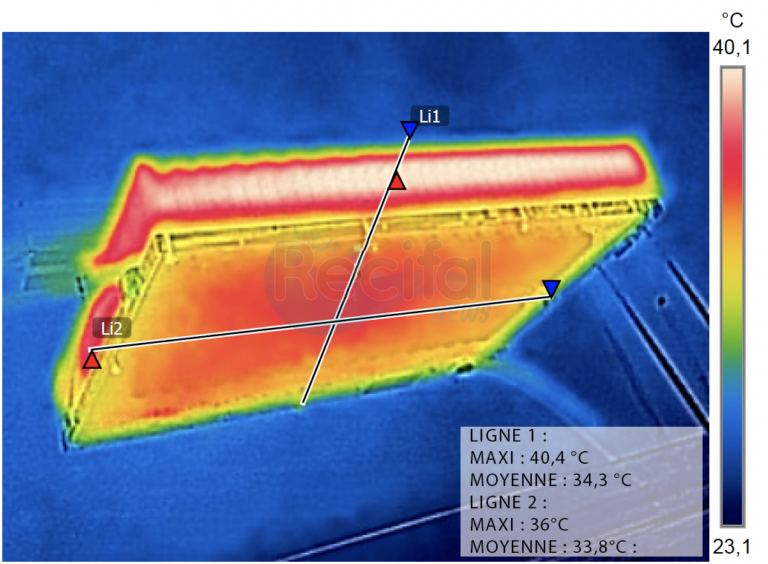

La GNC Bluray XM montre des températures moyenne de 39,5° coté dissipateur et de 34° coté LEDs d’après nos mesures après 10h de fonctionnement à 100% dans une pièce dont la température était de 24°C, ces mesures semblent acceptable pour un bon fonctionnement des LEDs. A noter également l’absence de ventilateur, et donc une dissipation thermique passive totalement silencieuse, ce qui n’est pas négligeable dans une pièce de vie.
Consommation – électricité et autres caractéristiques

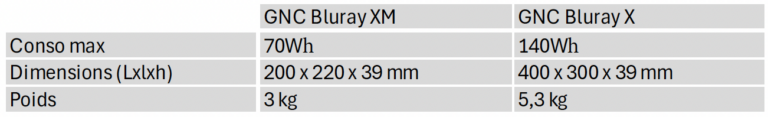

Voici d’autres détails sur les rampes Bluray X et XM :

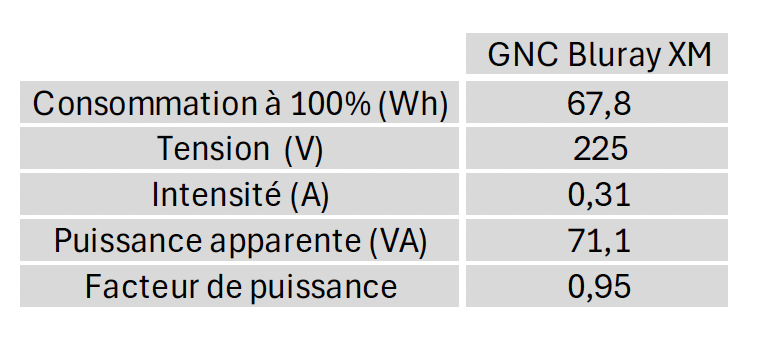

Nous avons mesuré différentes grandeurs électriques sur le modèle XM en test, tous canaux à 100%. Notons une utilisation quasi optimale avec le facteur de puissance de 0,95. Cela pourrait se traduire simplement par le fait que la rampe utilise efficacement 95% de l’électricité consommée sur votre compteur.
L’application neeos
Comme évoqué dans la présentation, les grande nouveautés sur les modèles X et XM concernent le pilotage de la rampe. Désormais, le contrôleur Air link est intégré dans la rampe, alors qu’il fallait s’équiper du boîtier séparément sur les précédentes. Cela fait donc un élément de moins à placer dans la partie électrique/technique de l’aquarium.
De plus, une nouvelle application a été développée, sous le nom de neeos. Elle est compatible sur les appareils Android et iOS équipés de Bluetooth. Celle-ci est plus ergonomique que l’interface web, et a plus d’options.

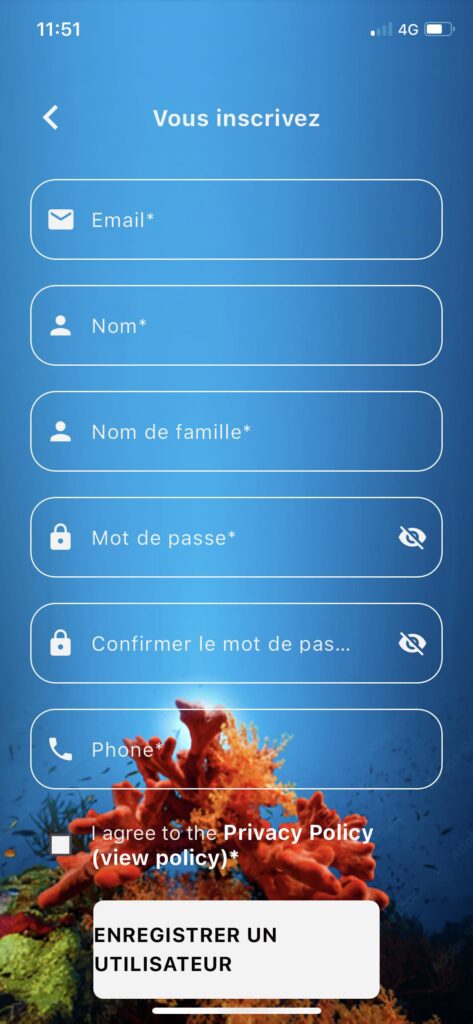

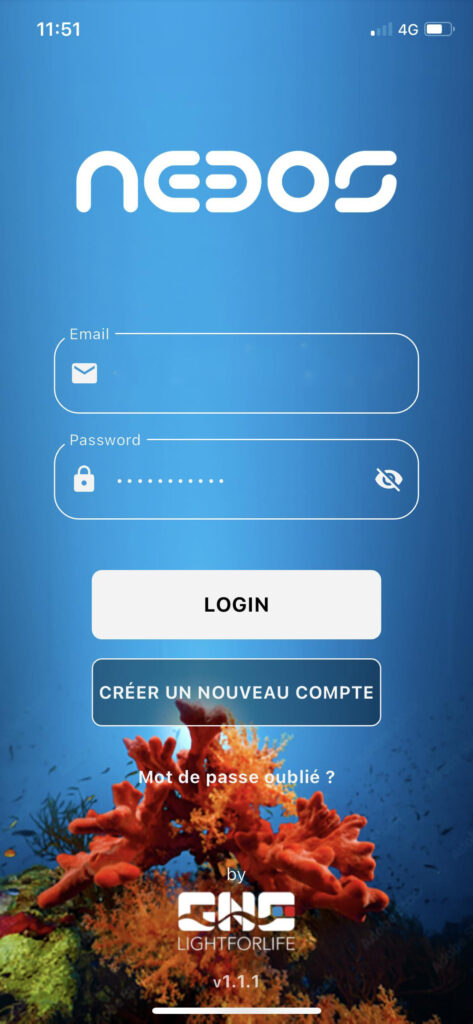

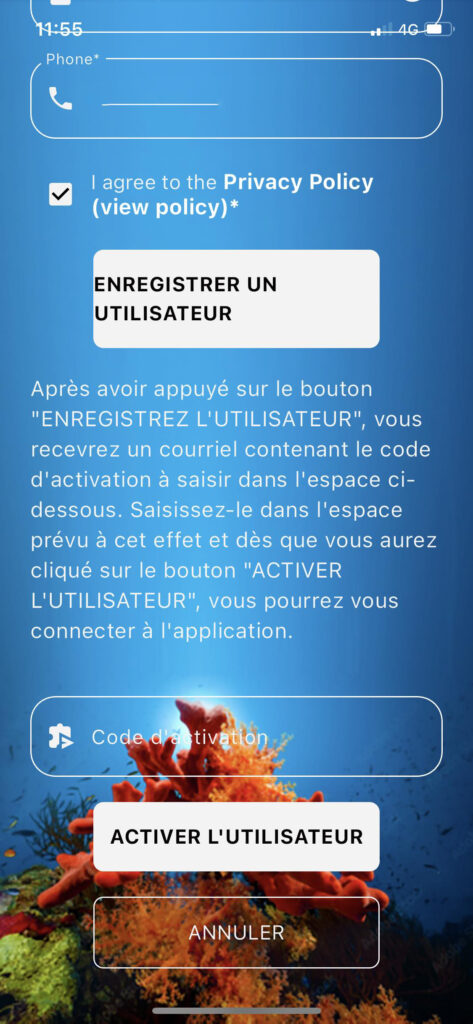

La première étape après son installation est la création d’un compte, rien de plus classique : mail, nom, prénom, téléphone, mot de passe. Un mail vous est envoyé avec un code à indiquer tout en bas de la page sur l’application (attention, l’espace où indiquer le code est peut-être caché par l’affichage du clavier en bas de l’écran.

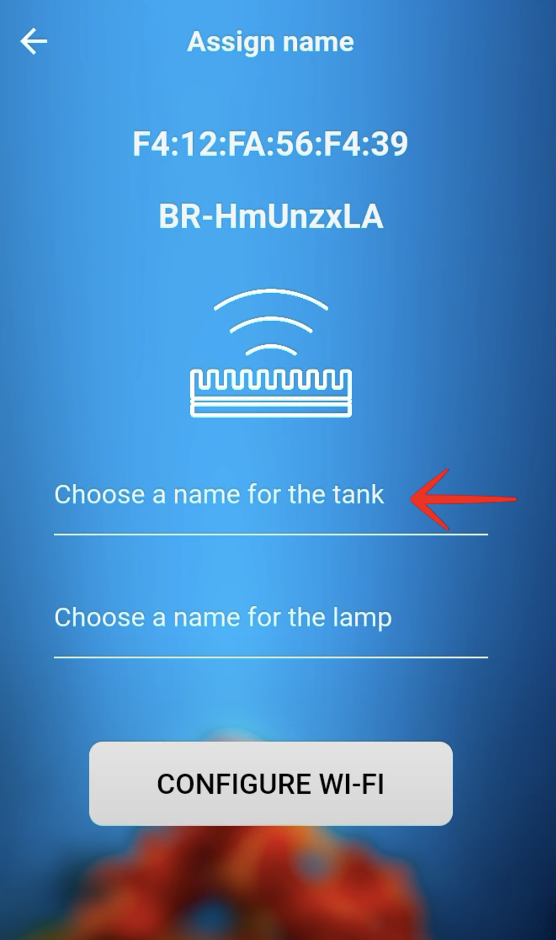

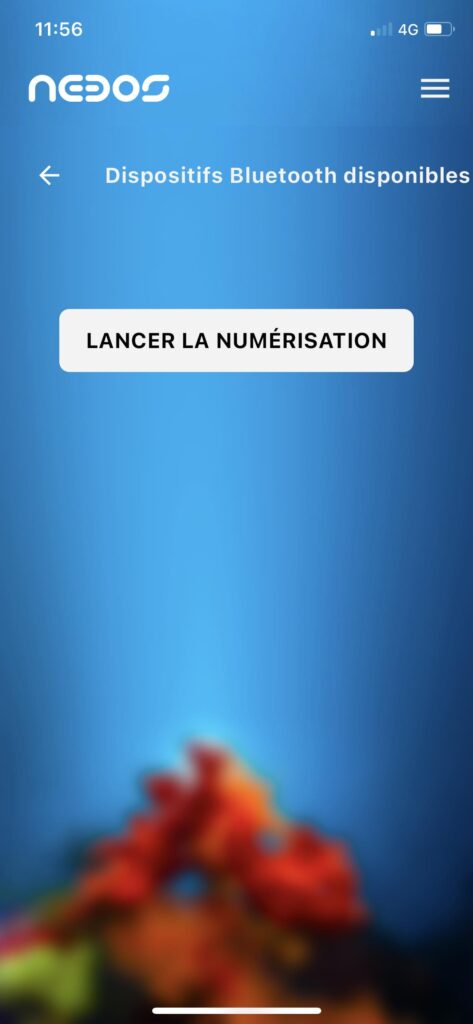

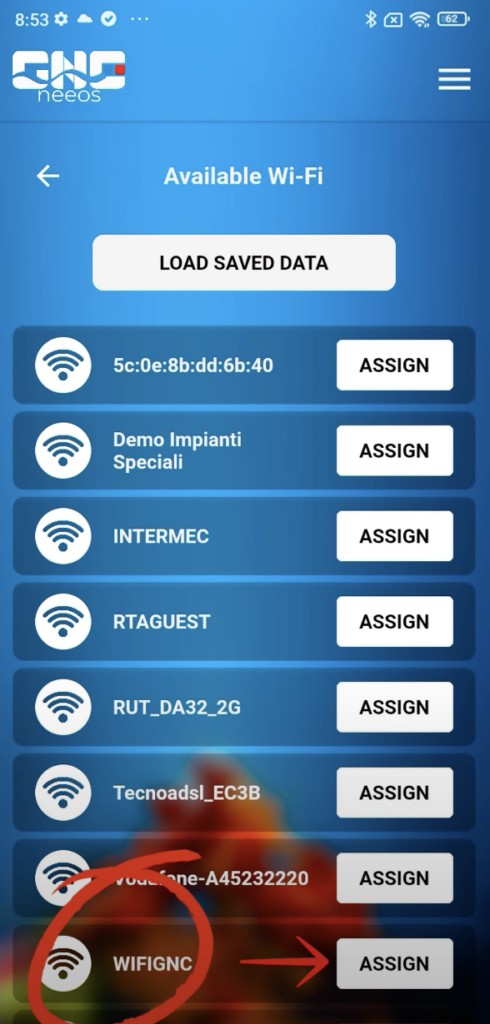

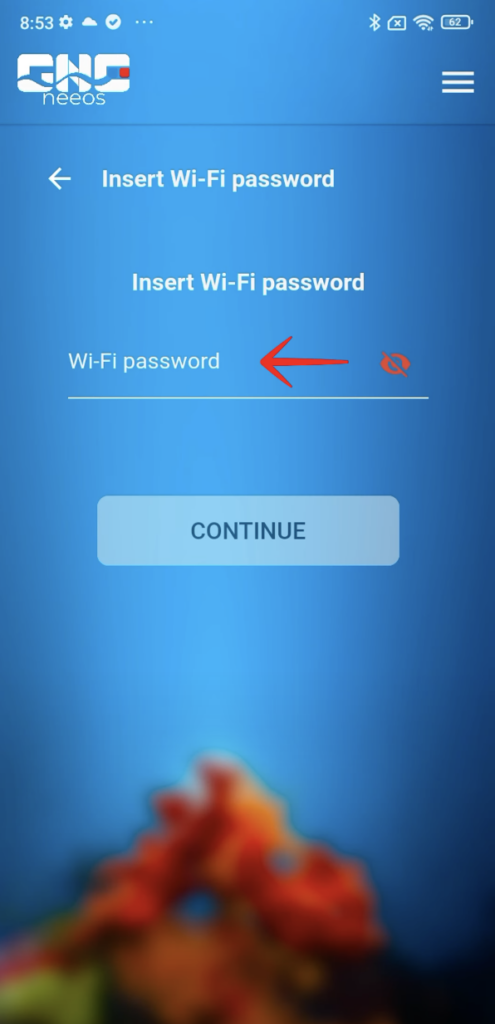

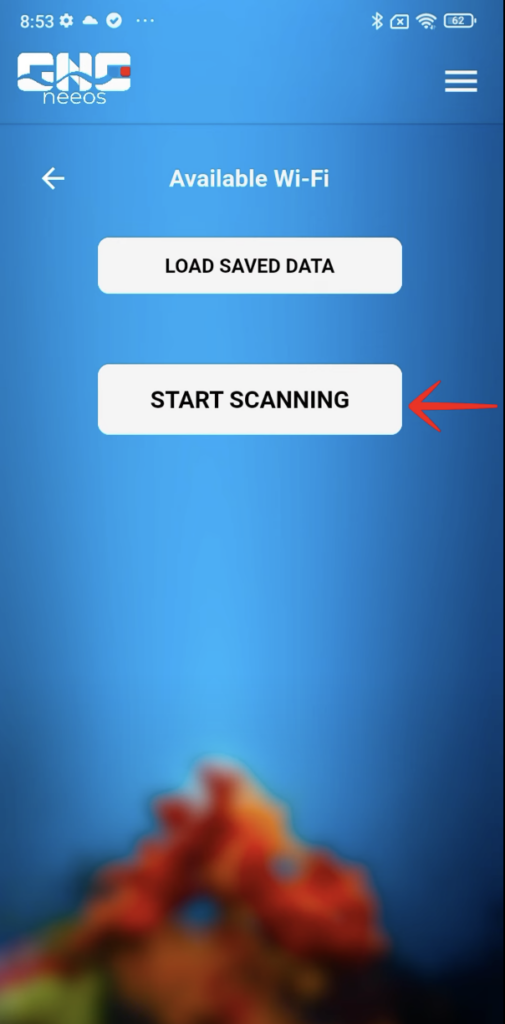

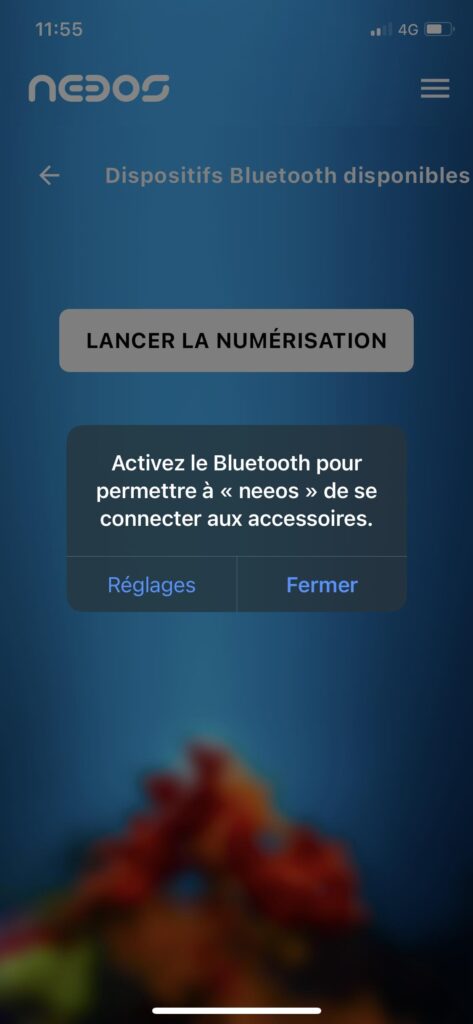

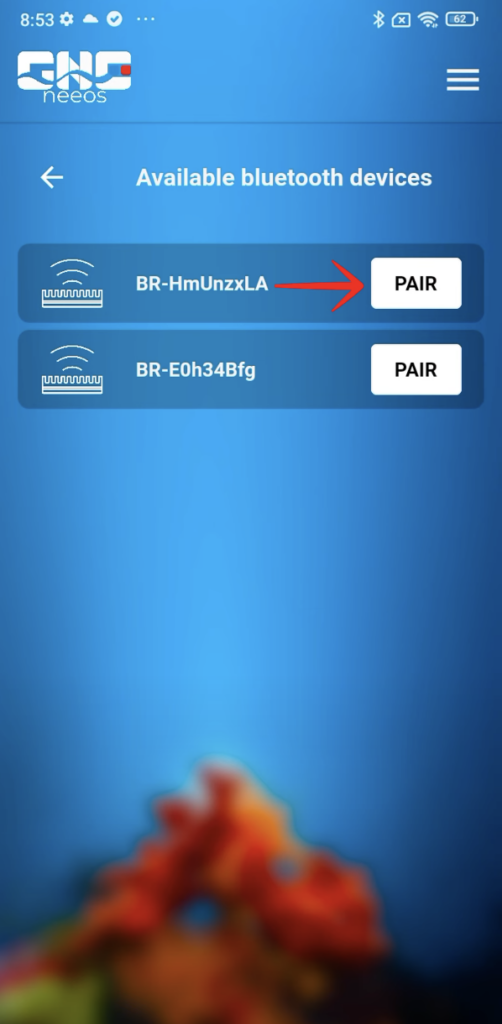

Vous devrez alors activer votre Bluetooth si ce n’est pas déjà fait. Les rampes accessibles apparaissent donc. Vous pouvez les ajouter, les nommer, les assigner à un aquarium et les connecter à votre Wifi domestique pour pouvoir les piloter d’où que vous soyez.

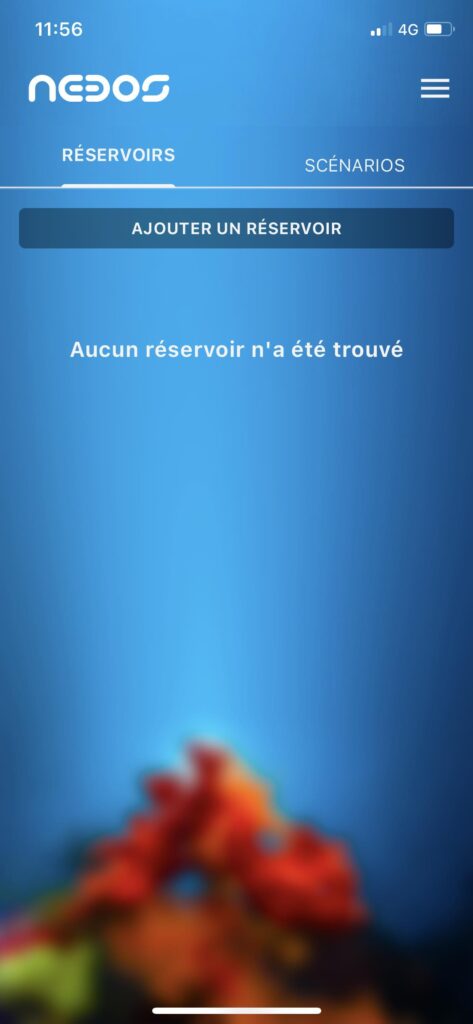

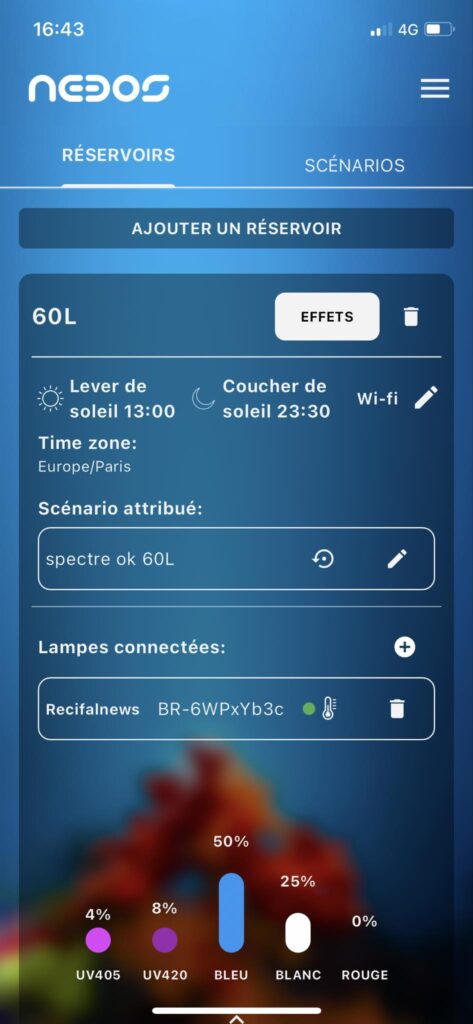

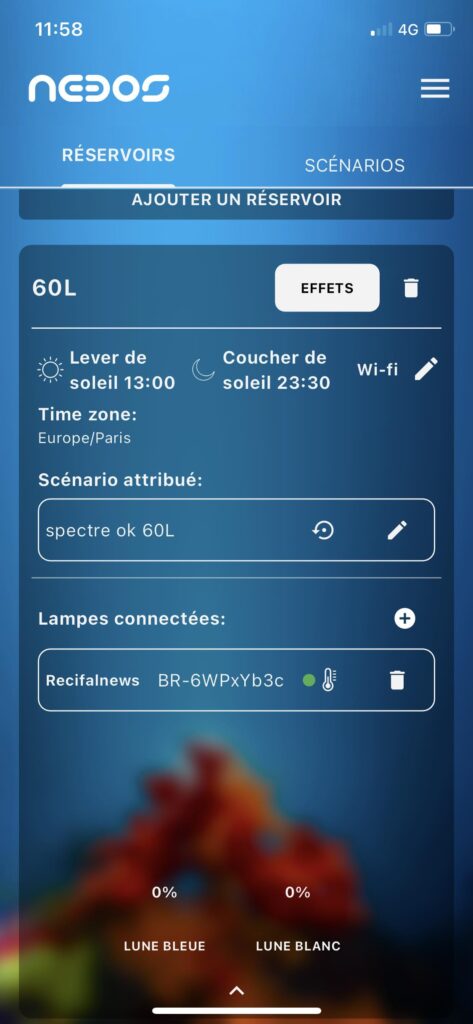

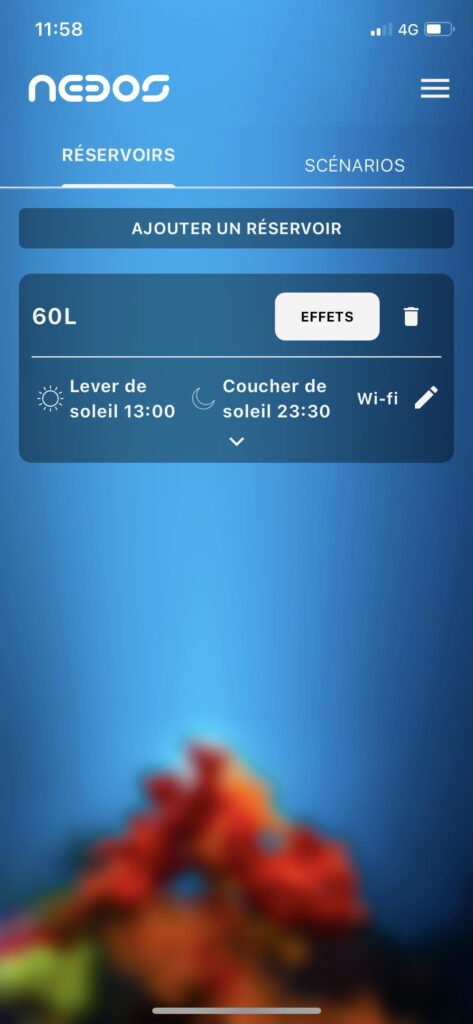

Vous voyez alors apparaître l’aquarium créé. En cliquant sur la flèche vers le bas, vous dépliez l’onglet pour voir apparaître les détails de l’aquarium rampes attribuées, , horaires, connexion, scénario, indicateur de température et canaux allumés à l’instant T.

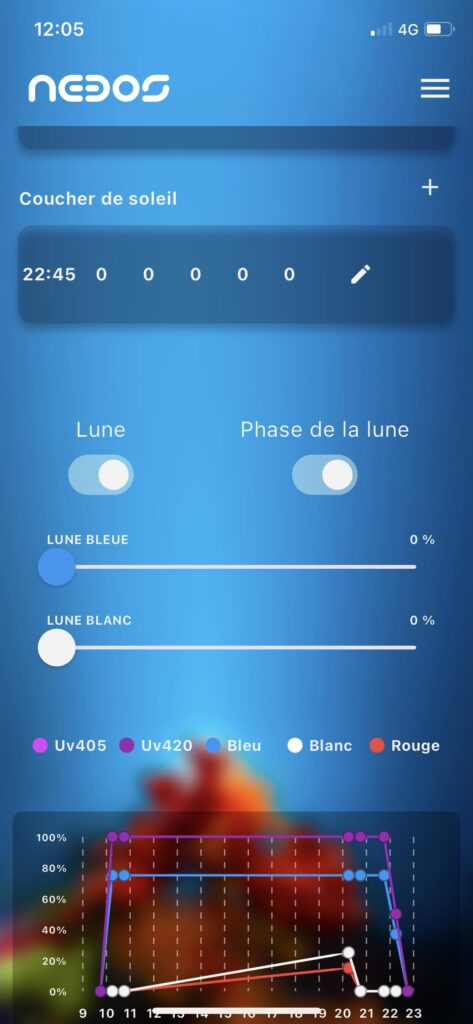

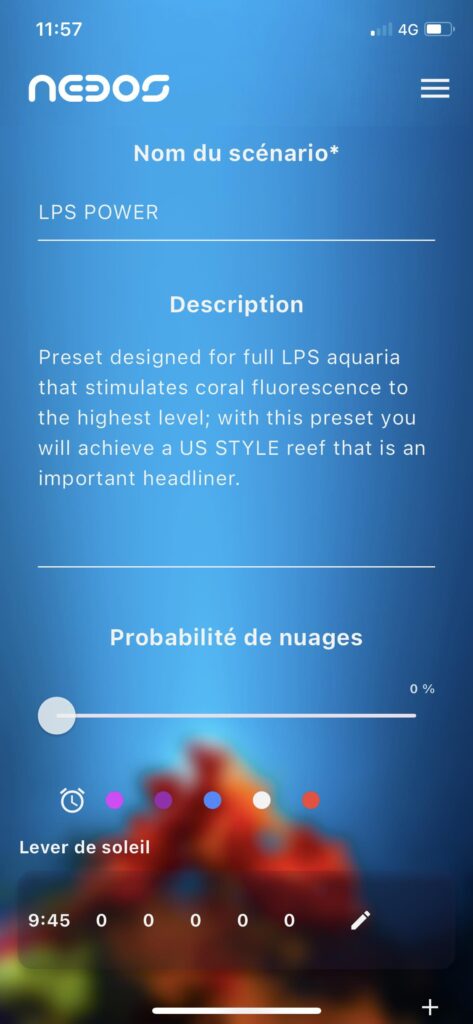

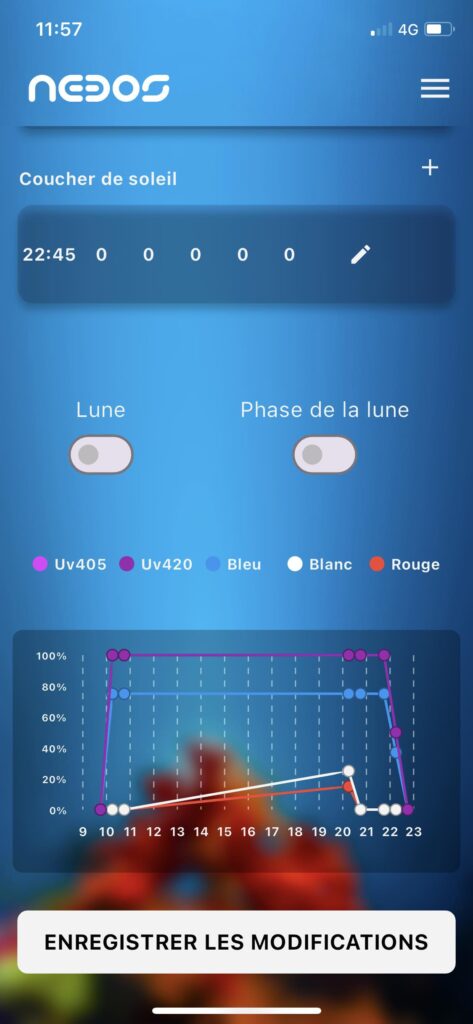

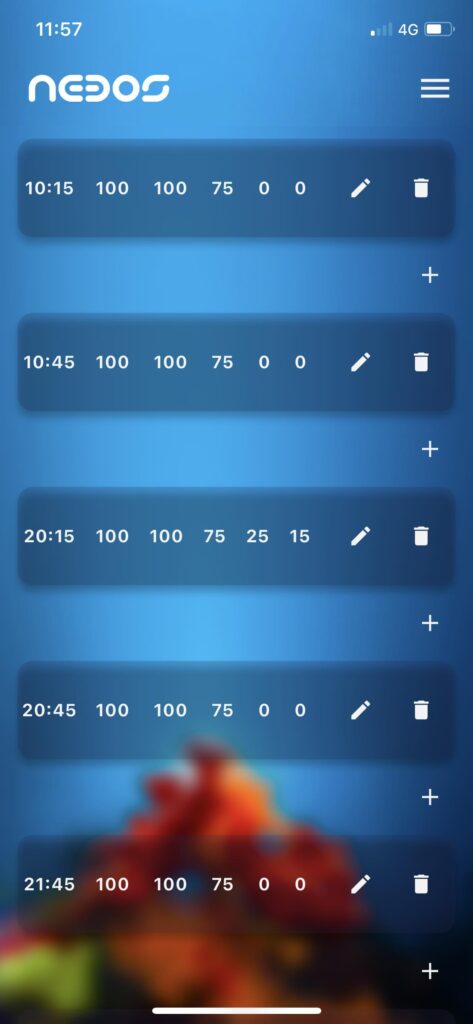

A droite des aquariums « Réservoirs », vous pouvez découvrir le menu des scénarios d’éclairage. Il en existe une liste déjà proposés par la marque, et vous pouvez en créer à votre convenance. Il est également possible de partir d’un existant et de le modifier. Chaque scénario a une explication, un détail des horaires et pourcentages des canaux, la possibilité d’ajouter des épisodes nuageux et le cycle lunaire. Le bouton de gauche l’active simplement, et permet de modifier la puissance des leds lunaires blanches et bleues, et le bouton « phase de lune » permet de l’accorder aux cycles naturels de la lune.

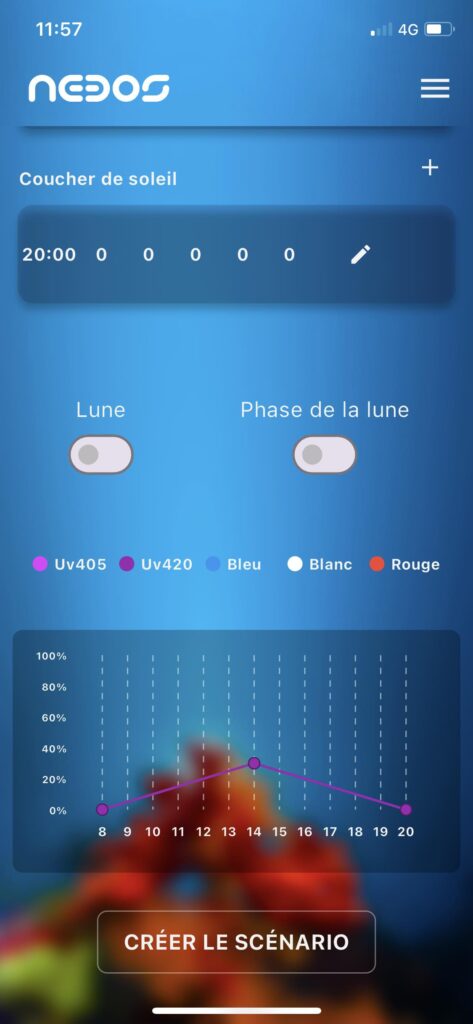

Créer un scénario vous permet de partir d’une page blanche, et de profiter des mêmes options :
Enfin, le bouton en haut à droite de l’écran permet de gérer votre compte et vous déconnecter :
L’avis Récifal News
On a aimé :
- la qualité des matériaux et finition
- le refroidissement passif
- l’homogénéité de l’éclairage
- la simplicité de l’application
On aime moins :
- l’impossibilité d’avoir le rendu « en direct » du réglage que l’on modifie. Deux moyens :enregistrer le programme, attendre qu’il s’exécute sur la rampe, puis retourner dans l’édition du programme si cela ne convient pas, ou d’abord simuler via le bouton « effets » à droite du nom de l’aquarium, vous permettant d’avoir le rendu en direct, noter/mémoriser les bons % voulus, puis créer votre scénario avec vos notes. Après échange avec la marque, l’application va connaître une mise à jour de ce côté là pour simplifier cela.
Note générale
Mesures de PAR et spectres effectuées à l’aide d’un spectroradiomètre d’amplitude 190 – 850 nm avec résolution de 0,5 nm / Mesures thermiques à l’aide d’une caméra thermique FLIR / Mesures électriques à l’aide d’une prise compteur électrique
par Axel, Master en Biologie marine – Fonctionnement et Gestion d’écosystème marin à la faculté de Lille – Spécialisation photosynthèse, lumière et phytoplancton.
