Mise en place d’un Tunze Doc Skimmer 9001 dans un Red Sea MAX 130

Posté le 27 novembre 2014 par

Nous sommes heureux de pouvoir vous proposer une mise en situation de l’écumeur TUNZE 9001 (Comline DOC Skimmer) dans une mise en situation sur un RedSeaMax 130, vous trouverez à la fin de cet article les réflexions issues de cette mise en situation ainsi que quelques réponses apporté par Claude Hug de Tunze.

Présentation

Comme vous avez pu déjà le lire ici : UNBOXING DOC Skimmer Tunze 9001.

Le nouveau Tunze 9001 va bientôt remplacer le célèbre Tunze 9002.

Une design plus tendance et des améliorations ont été apportées par rapport à son prédécesseur.

Le Comline DOC Skimmer 9001 est un écumeur interne pour aquariums marins mixtes / coraux mous de 20 à 140 litres ou pour biotopes récifaux à coraux durs jusqu’à 60 litres.

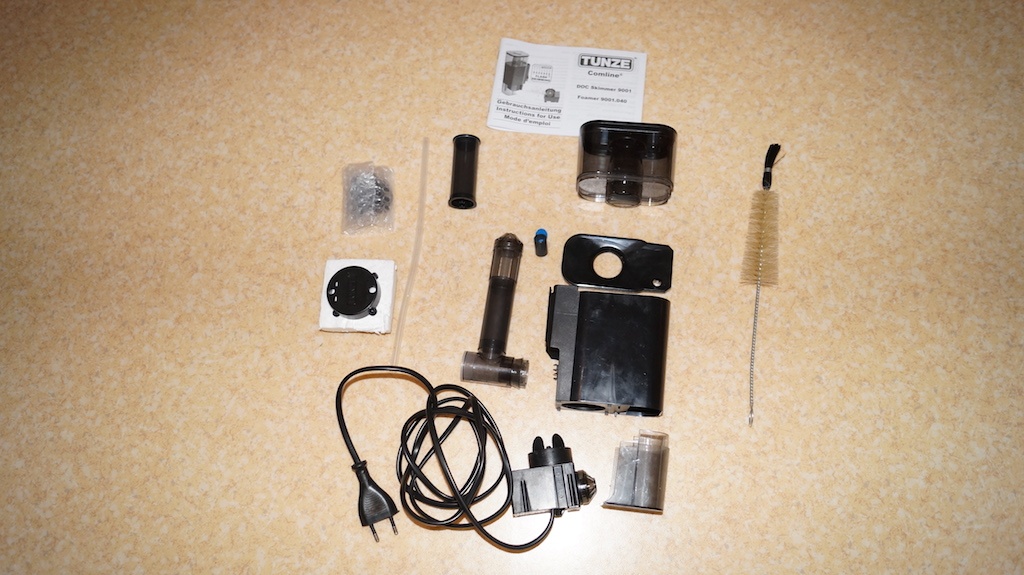

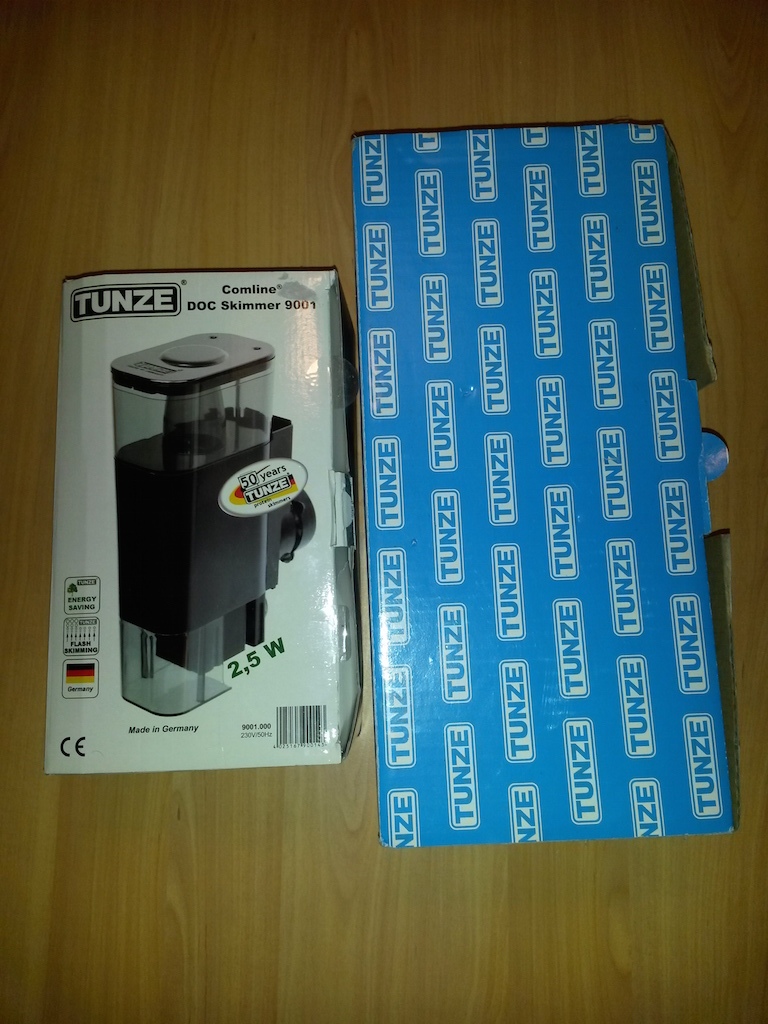

Voici ce que vous trouvez dans la boite :


⁃ Un godet
⁃ Un corps compact
⁃ Une fixation « Magnet Holder » pour vitres jusqu’à 10mm
⁃ Pompe à eau « Comline Foamer » 9001.040
⁃ Une aspiration d’eau
⁃ Un réglage d’air
⁃ Un silencieux d’air
⁃ Une sortie d’eau avec réducteur de bulles d’air
⁃ Un écouvillon


Comparaison

Voici une petite comparaison entre le Tunze 9001 et 9002 :

Tunze 9001

– Tension 230V/50Hz (115V/60Hz)
– Longueur de câble 2 m
– Débit d’air maximum, environ 100 litres / heure sous une profondeur d’immersion de 100 mm
– Consommation 2,5 Watts
– Longueur 110 mm, Largeur 63 mm, Hauteur 215 mm

Tunze 9002

– Tension230V/50Hz (115V/60Hz)
– Longueur de câble 2 m
– Débit d’air maximum, environ 150 litres / heure sous une profondeur d’immersion de 170 à 220 mm
– Consommation 10 Watts
– Longueur 125 mm, Largeur du corps 55 mm / du Godet 95 mm, Hauteur 340 mm


Les Améliorations apportées au Tunze 9001 :

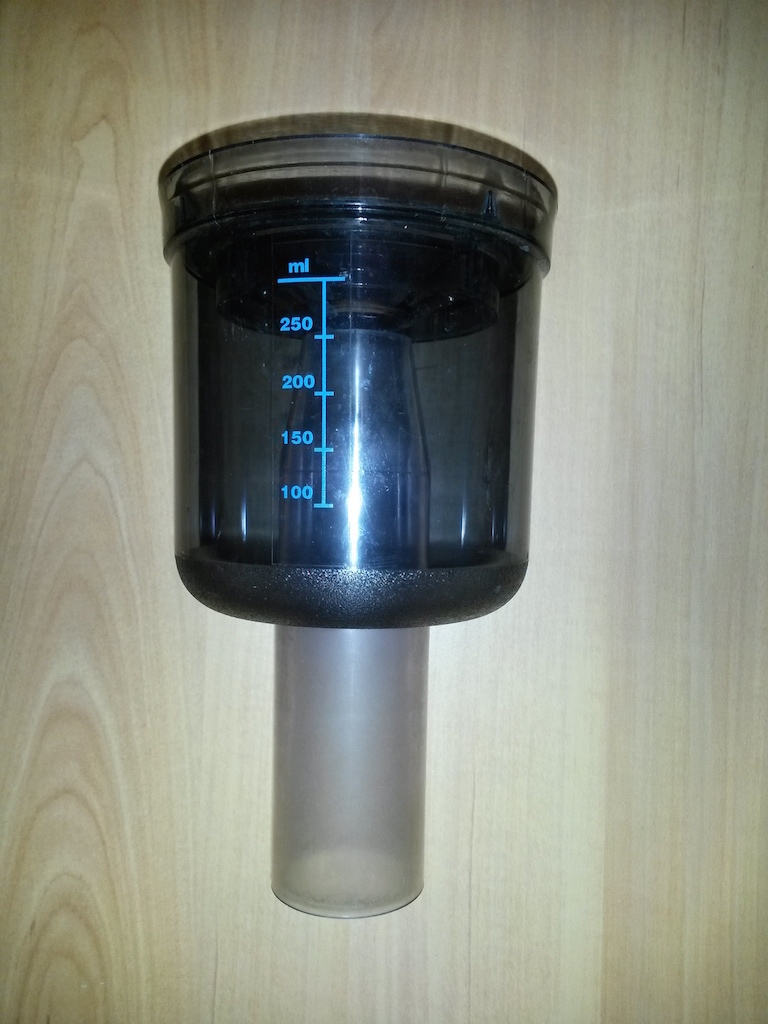

La 1ère : « Le godet »

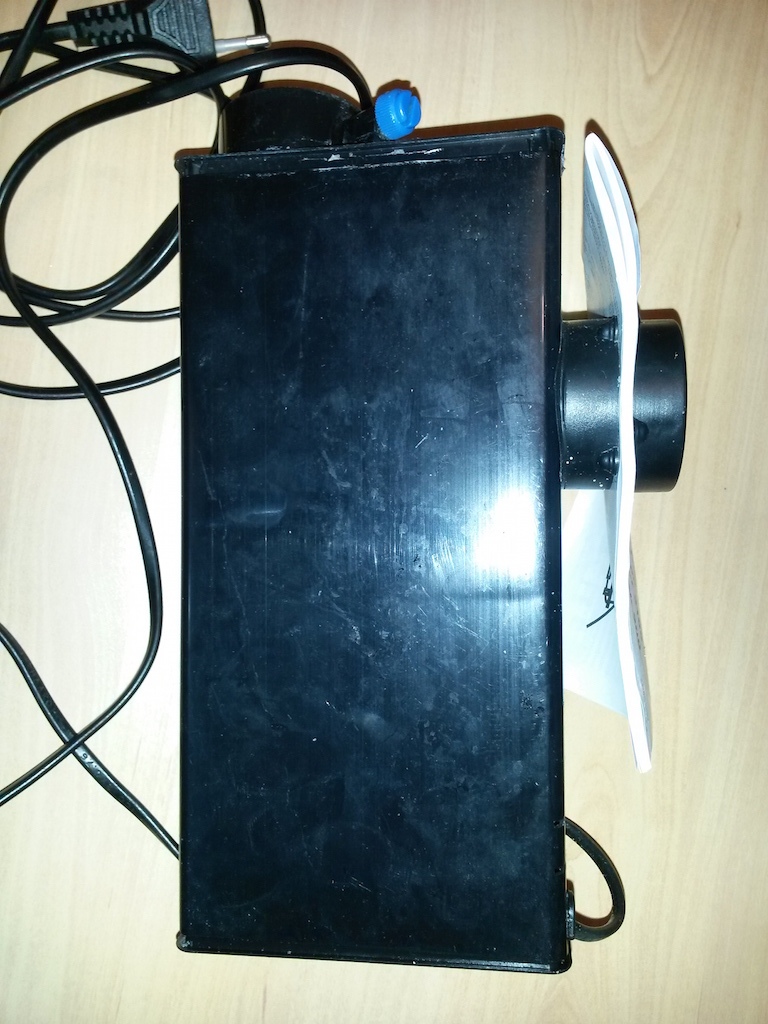

Tunze 9002 :

Ce godet est plus grand que le corps de l’écumeur. Il passait tout juste dans la décante du RedSeaMax 130. Par contre la hauteur était un problème et il fallait jouer avec le niveau de la décante afin de pouvoir fermer le capot. La sortie d’air est circulaire vers l’extérieur du couvercle mais passer excentrer ce qui fait un bruit de « glouglou ».

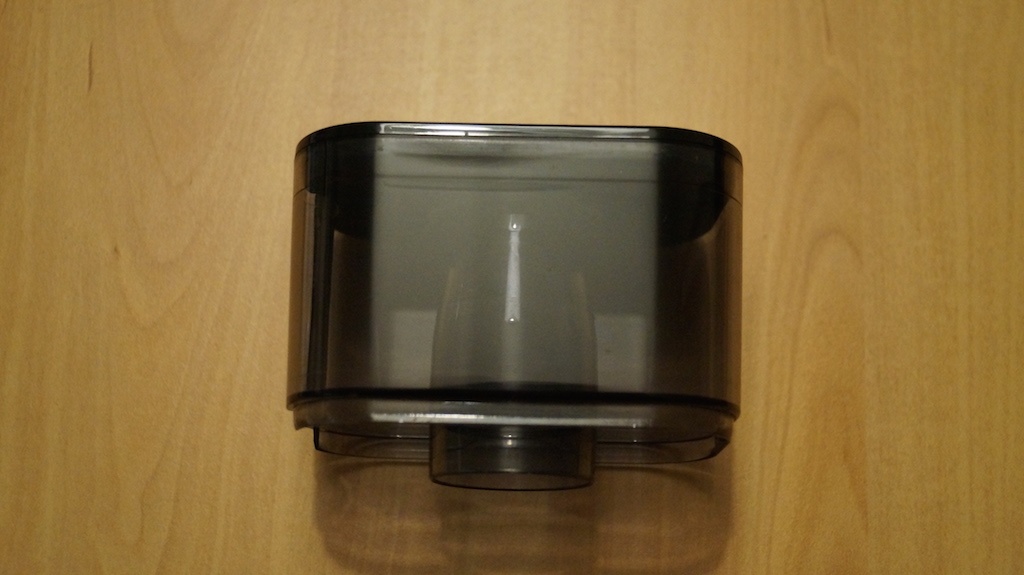

Tunze 9001 :

Il est plus petit et également de la même taille que le corps, ce qui permet de pouvoir passer n’importe où. Il a également une sortie d’air, sur le capot, qui est décalé par rapport à l’évacuation de l’écume ce qui permet de ne pas entendre les bulles d’air qui éclatent.

La 2ème : La vis de réglage de l’air.

Tunze 9002

Comme vous pouvez le remarquer, sur le « 9002 » la vis est mise sur le corps à l’endroit ou le godet se place. Cette vis permet de fermer l’arrivé d’air en fermant le conduit d’air. A cet endroit , ce n’était pas évident de régler l’écumeur et en plus il y avait un désagréable bruit de « glouglou » !!!

Tunze 9001

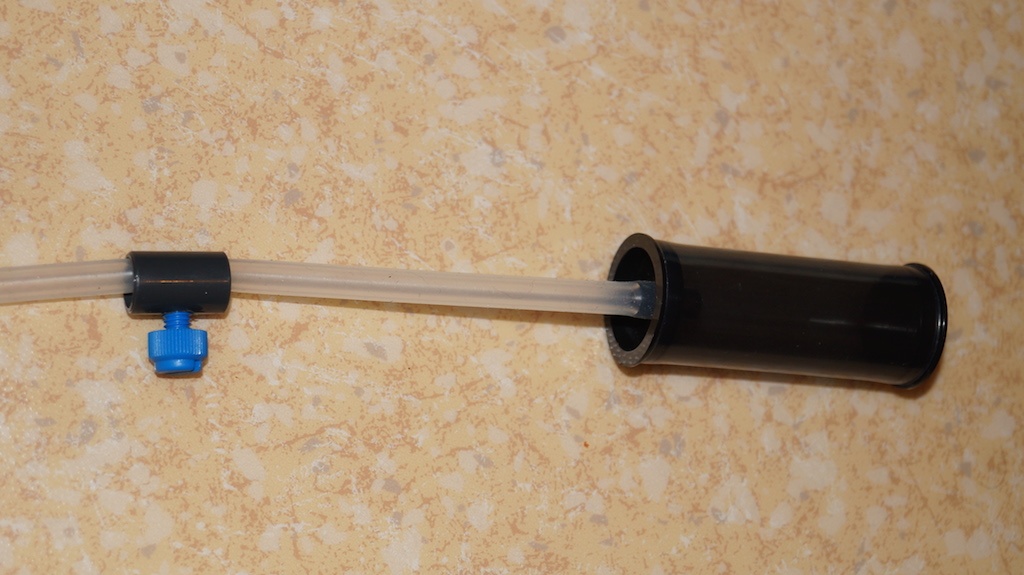

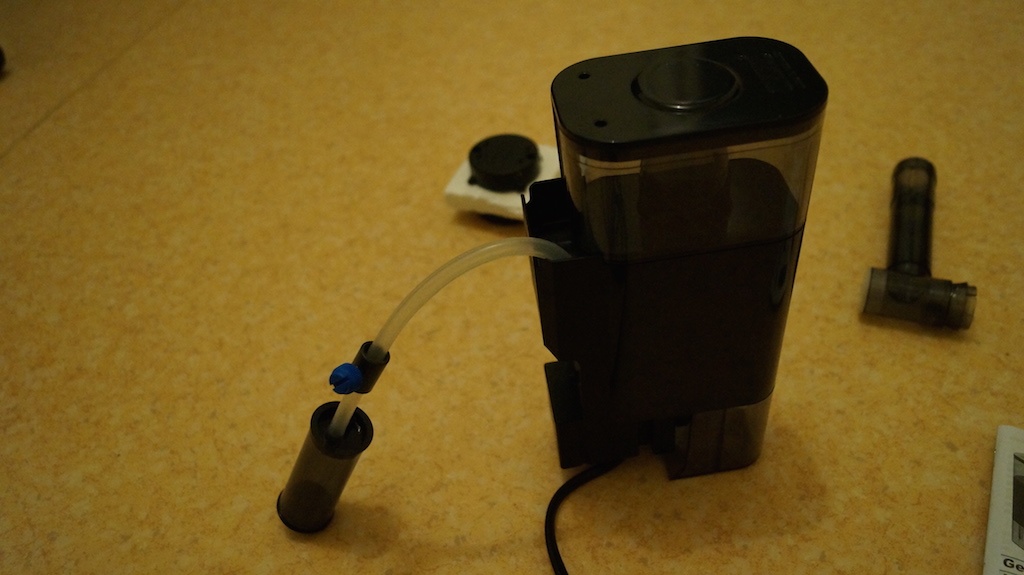

Pour le « 9001 », plus simple et plus efficace, un tuyau déporté qui se trouve en ligne par rapport à la pompe et une vis qui vient pincée le tuyau afin de réduire le débit d’air. Gros + , Tunze a également fourni un silencieux sur le tuyau.

Mise en place dans un RedSeaMax 130 ou 130D

L’installation du Tunze 9002 est possible sur les RedSeaMax 130 , 130D mais en est-il également pour ce nouveau produit. Nous allons tout de suite le vérifier.

Afin de savoir si oui ou non , nous pouvons installer ce nouvel écumeur il faut commencer par mesurer la profondeur de la décante.

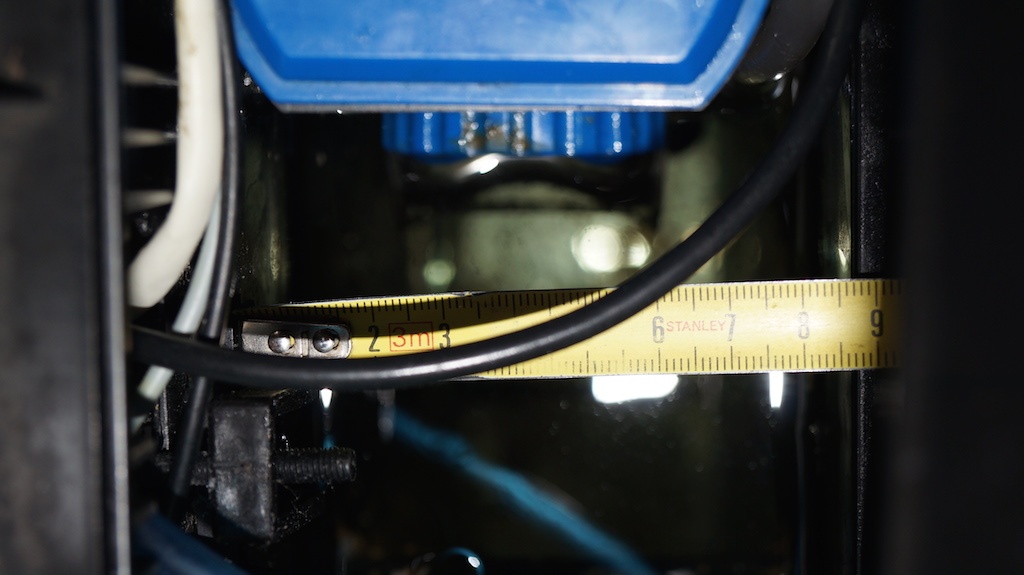

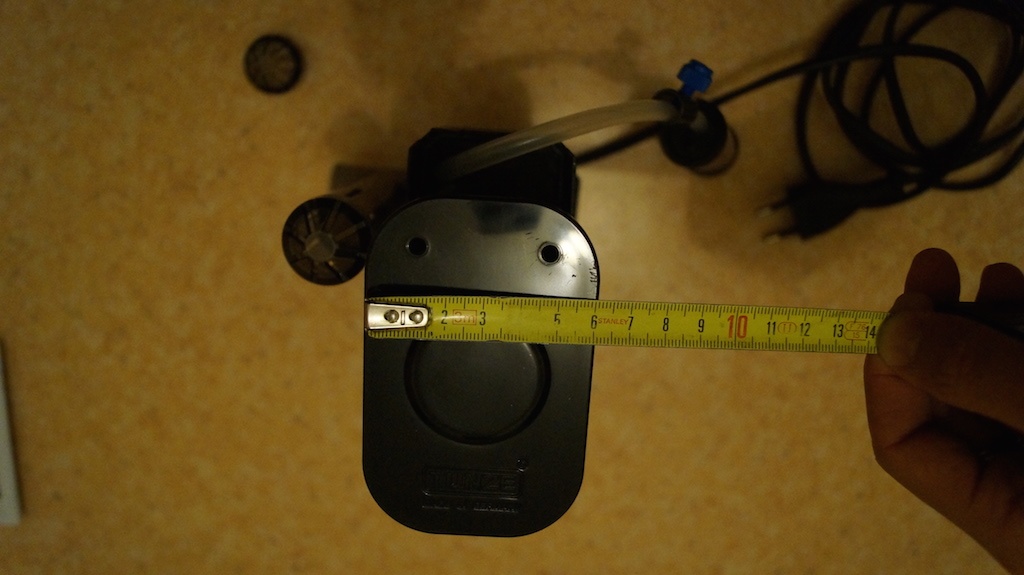

Nous avons donc 8,5 cm de profondeur de plastique à plastique et 8cm de verre à verre mais combien fait notre écumeur 9001 ?

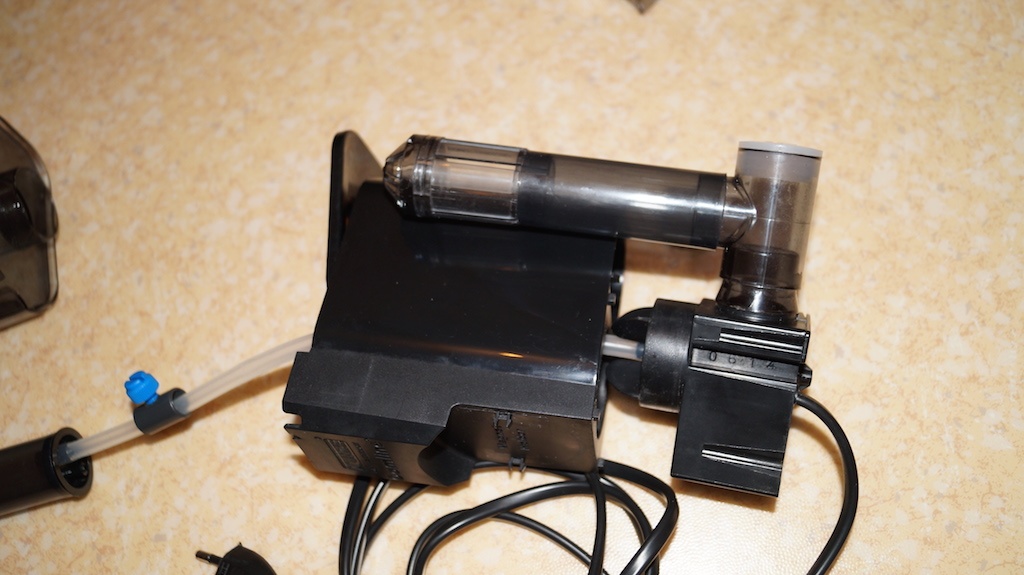

Nous avons de la marge !!! Mais nous n’allons pas pouvoir passer en mode « captation de surface » car pour ce mode il faut tourner la pompe à 90° ou 270°, positionner le corps d’aspiration de surface et cela va nous prendre une place considérable que la décante d’un RedSeaMax 130 ou 130D ne pourra pas accepter.

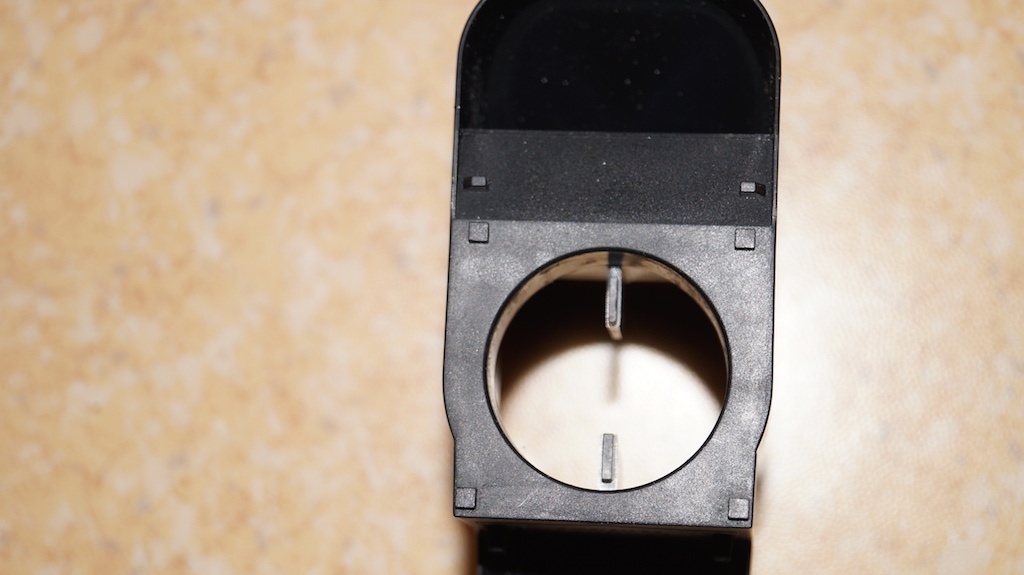

Pour se faire, nous remarquons qu’il y a un guide à l’arrière du corps qui permet de bien placer la pompe. Ce sont des petites butées au 4 coins de l’emplacement de la pompe.


Il faut ensuite mettre le tube d’aspiration dans la pompe.


Il faut évidemment ne pas oublier, de remettre en place le tuyau d’air qui se trouve au milieu de la pompe à eau, avant de tout remonter.

Nous allons maintenant mesurer l’ensemble afin de savoir si ce système est possible dans la décante du RedSeaMax 130.

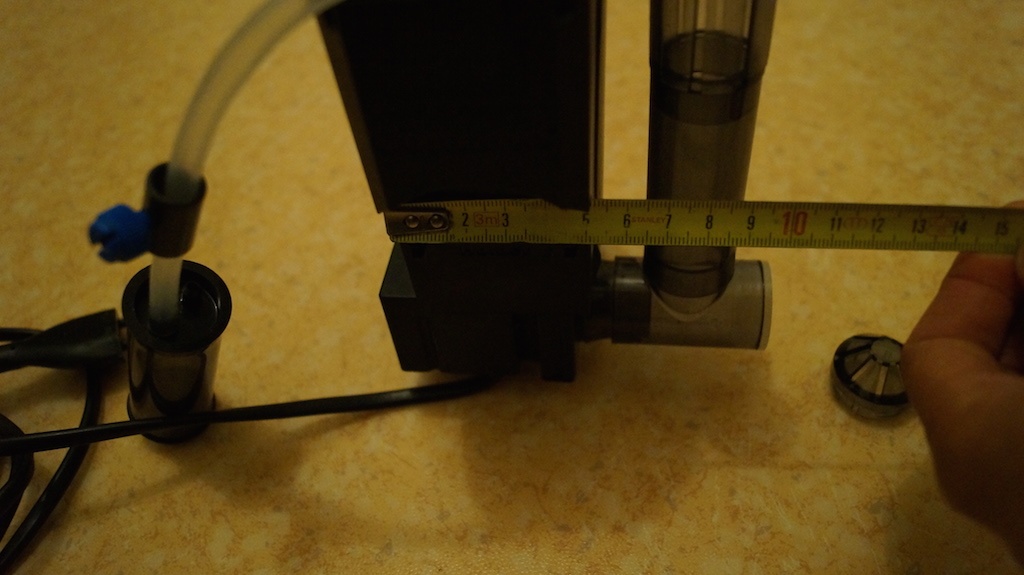

Mesurons !!


Vous pouvez vous rendre compte nous arrivons à une largeur de 10cm !! C’est bien dommage pour cette option qui peut être utile pour les dépôts gras en surface.

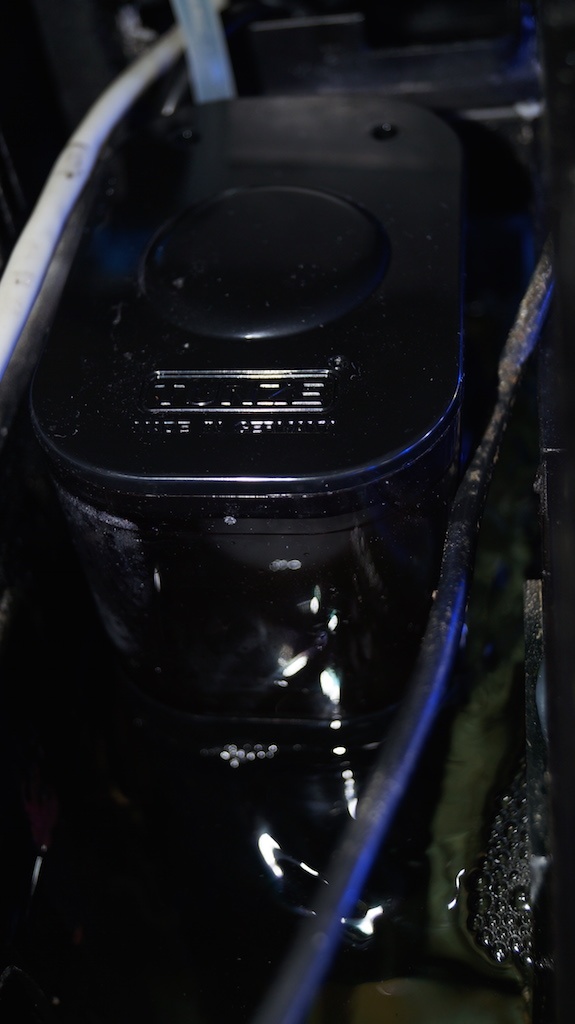

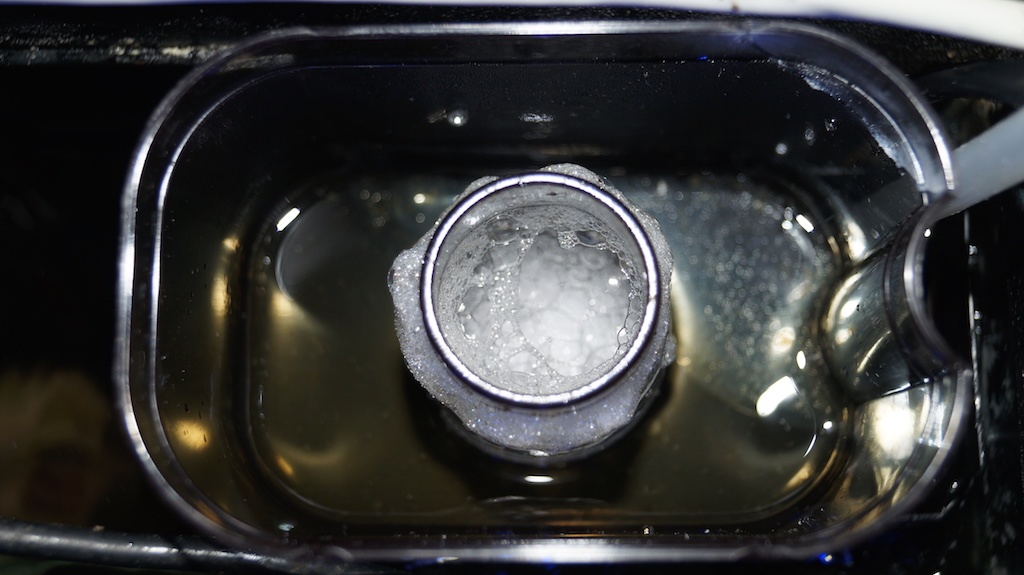

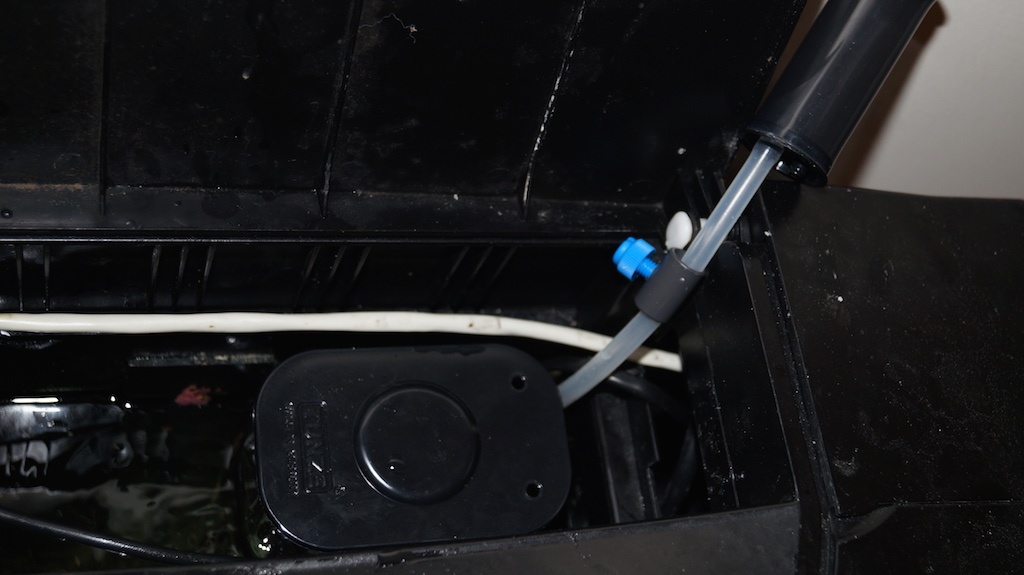

Mise en place dans la décante sans problème et je remarque au moment de l’allumage qu’il est très silencieux .

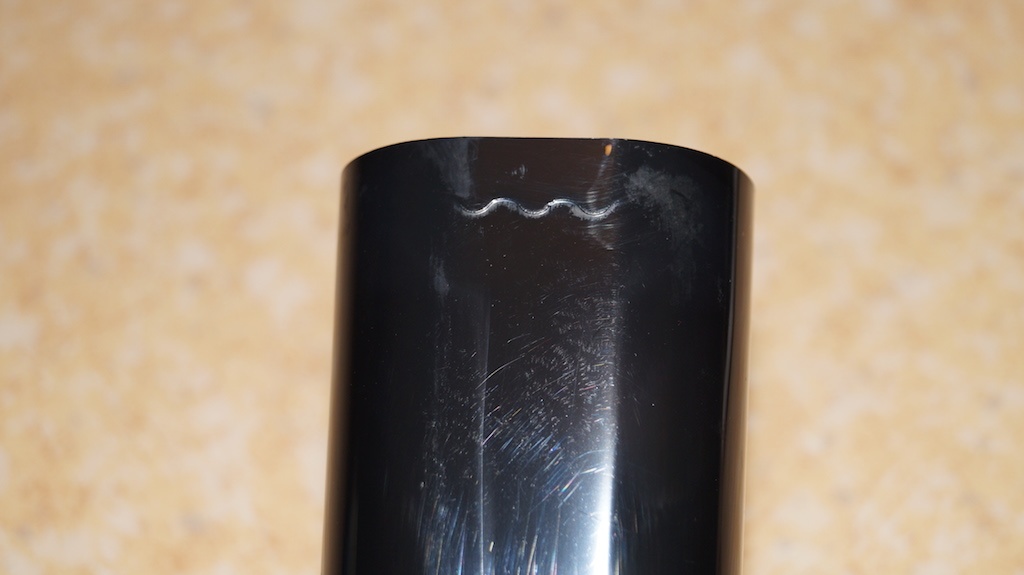

Pour le réglage du niveau, c’est le même principe que le Tunze 9002, vous avez un marquage en forme de vague indiquant le niveau adéquat pour que l’appareil fonctionne de façon optimum.


Hypothèse d’améliorations sur le Tunze 9001

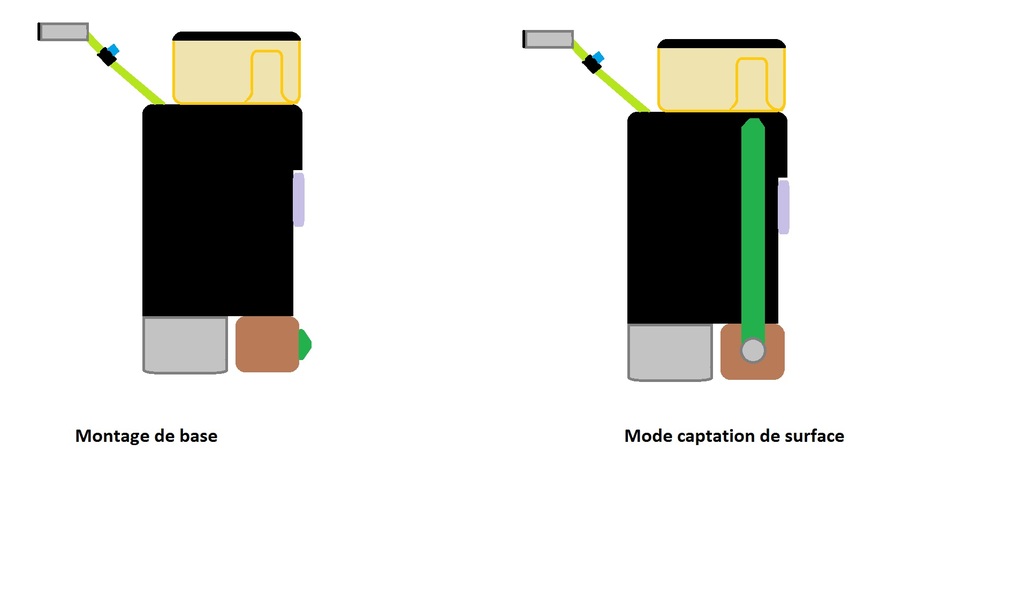

Voici un schéma qui permet de voir les montages actuellement possible avec le Tunze 9001.


Montage de base :
Nous pouvons remarquer que sur le montage de base nous pouvons tourner la pompe de façon à placer l’aspiration dans les 4 sens ( 0°, 90° , 180 et 270 ° ) .

0° étant l’emplacement que vous voyez sur le schéma.

Si les degrés vous gènes nous pouvons également le matérialiser avec le cadran horaire ( 3h , 6h , 9h et 12h ) . 3h étant l’emplacement que vous voyez sur le schéma.

Mode Captation de surface :

L’aspiration dans ce cas ne peut se faire que dans 2 positions : 90° et 270° ou 12h et 6h

Ces positions ne peuvent pas être gênant pour les possesseurs de bac sans décante, mais pour ceux qui ont un RedSeaMax 130 ou 130D, le mode captation de surface est inutilisable !!

La solution

Pour se faire, il faudrait que la pompe et la sortie d’eau soit inversé sur le corps de l’écumeur actuel.

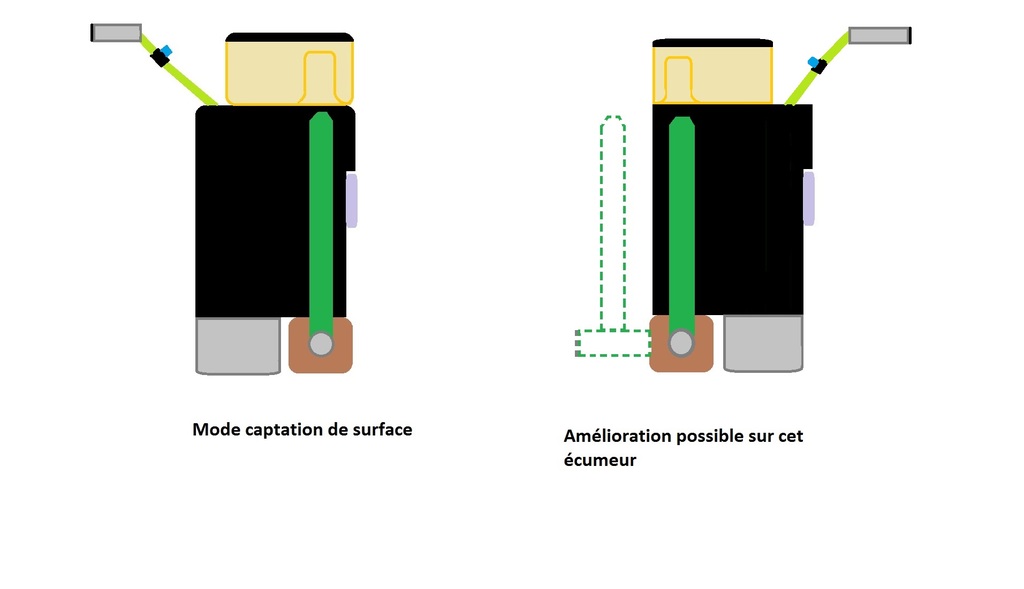

Voici un schéma pour illustrer mon hypothèse :


Vous pouvez alors remarquer qu’à partir de ce moment là , le mode captation de surface est possible dans la décante d’un RedSeaMax 130 ou 130D.

Autre amélioration

La fixation par aimant est toujours la même chose chez Tunze. Vous trouverez un aimant sur un petit côté afin de le placer contre une vitre.

Pour ceux qui ont un bac sans décante , ça peut ne pas les déranger mais pour ceux qui ont un RedSeaMax 130, cela peut être gênant. Effectivement bloqué par la dimension réduite de la décante, cet écumeur peut se placer qu’à un seul endroit.

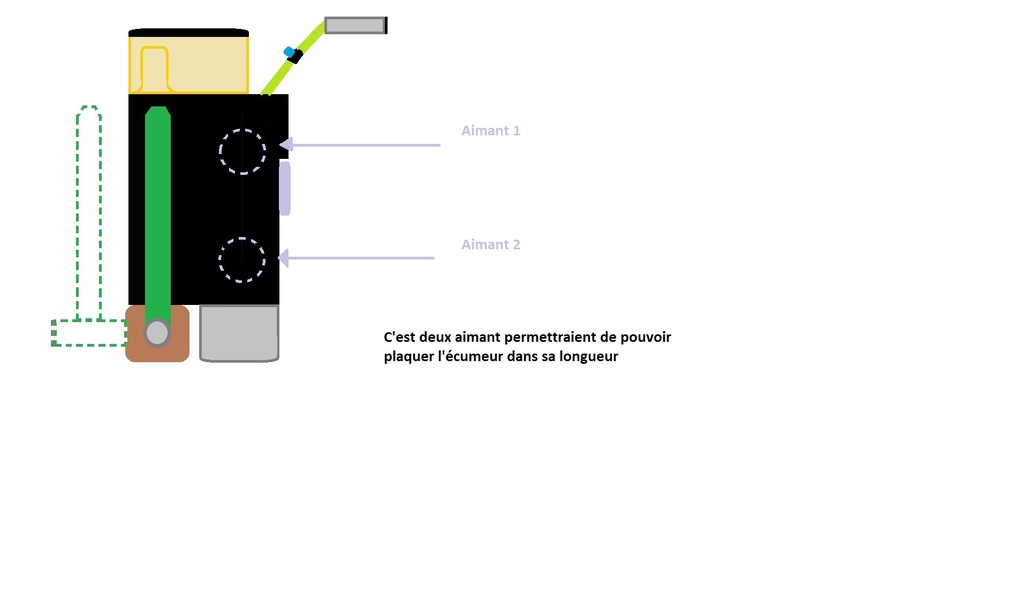

Une solution est possible avec 2 aimants de plus placés à l’intérieur du corps de l’écumeur.

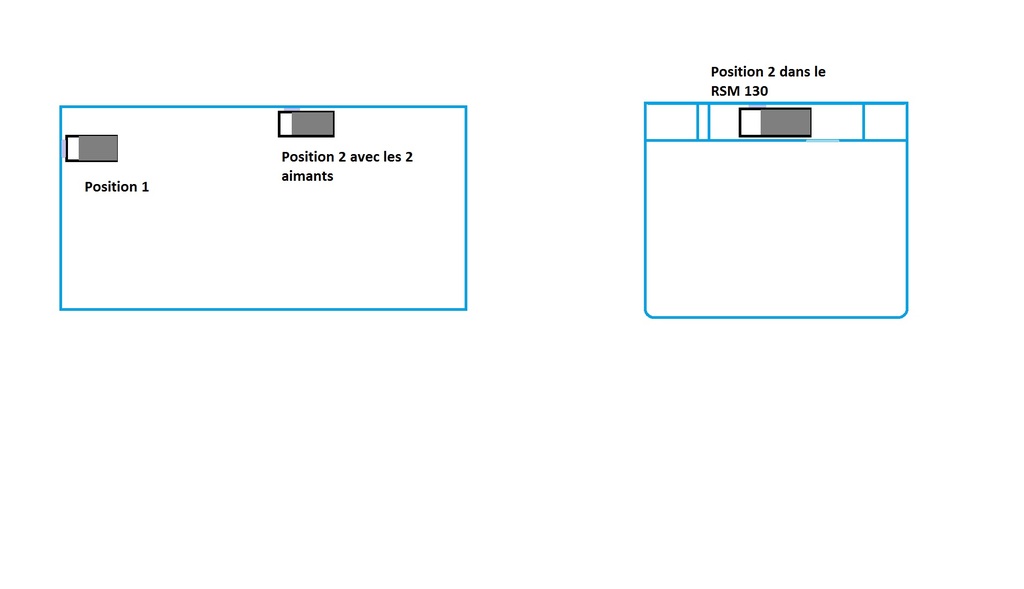

Voici un schéma pour l’illustrer :

Si ces améliorations étaient faites, Tunze permettrait aux heureux possesseurs de RSM de pouvoir profiter au mieux du potentiel de cet écumeur Tunze 9001.


En conclusion

Nous pouvons dire que c’est un bon produit avec de bonnes améliorations. Il est très silencieux et compact. Il a une étonnante consommation de 2,5 watts qui ravira vos factures d’électricité.

Nous regretterons que la marque Tunze n’ait pas pensé à mettre la pompe à l’opposé d’où elle se trouve actuellement afin de pouvoir mettre le corps du mode « Captation de surface » dans la longueur du corps et non pas sur le côté comme il est prévu actuellement.

Si le corps d’aspiration était placé dans la longueur, il aurait pu passer dans la décante du RedSeaMax 130 ou 130 D.

Au plaisir

NDLR: Il est important de noter ici que cette modification est proposée pour les RedSeaMax 130 ou 130D pour le remplacement de l’écumeur d’origine qui n’est plus en vente. Sur le nouveau RedSeaMax C130 l’écumeur à été revue et améliorer en performance, nous reviendrons sur celui-ci (bac et matériel très prochainement).

Informations constructeurs : Tunze et RedSea
